Добавление Контура Навесной Стены

Одна Навесная Стена может иметь несколько Контуров. Это позволяет создать несколько многоугольников Навесных Стен, обладающих одной и той же Схемой.

В следующем примере нам требуется разместить Навесную Стену на южном фасаде здания, причем эта Навесная Стена должна быть разделена на два многоугольника.

1.Начертите прямолинейную Навесную Стену на одной из поверхностей с использованием обычных методов.

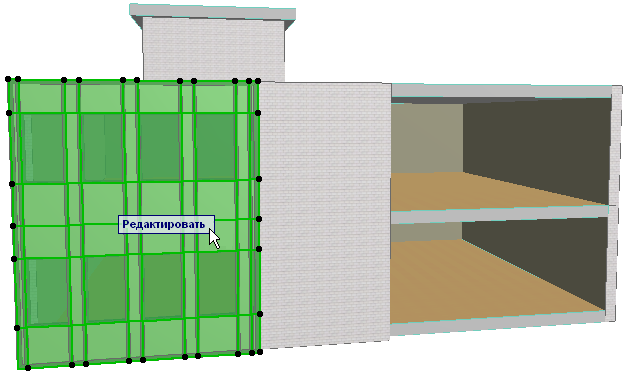

2.Выберите Навесную Стену и активируйте режим ее Редактирования. Убедитесь, что включен показ Среды.

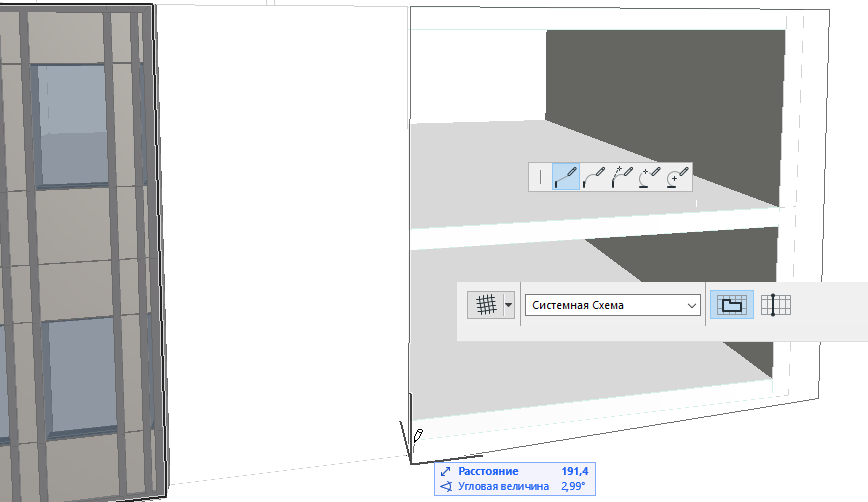

3.Выберите инструмент Схема и метод ввода Контур.

Сделайте щелчок на том сегменте Навесной Стены, с которого вы хотите начать построение. Это похоже на построение Многосекционной Навесной Стены. В нашем примере есть только один сегмент Навесной Стены, но для начала редактирования все равно следует сделать щелчок мышью.

4.Начните создание нового Контура. Начертите на Опорной Поверхности редактируемой Навесной Стены новый многоугольник.

Примечание: Так как Опорная Поверхность Навесной Стены может быть бесконечной в одном или нескольких направлениях, вы всегда можете создать новые Контуры, не соприкасающиеся с исходным многоугольником Навесной Стены.

5.Завершите создание нового Контура.

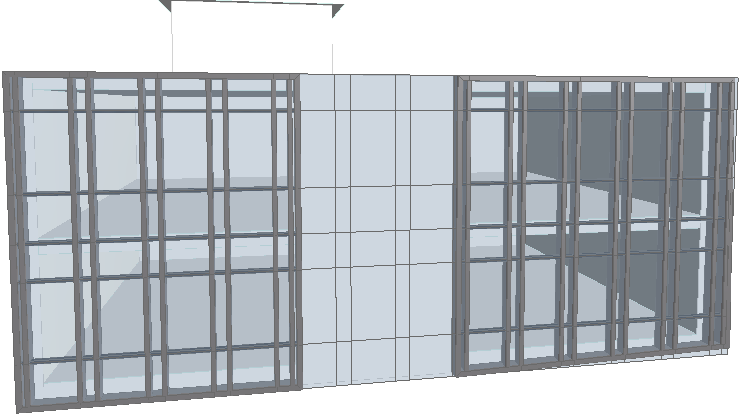

6.Проверьте полученный результат при включенном показе Схемы. Обратите внимание, на увеличившиеся размеры Схемы.

7.Попробуйте отредактировать выбранную Линию Сетки или образец Панели. Обратите внимание, что обе части Навесной Стены изменяются одновременно, так как они созданы на одной Опорной Поверхности с использованием одной и той же Схемы.
