Редактирование Линии Привязки Навесной Стены
Чтобы отредактировать Линию Привязки Навесной Стены, выберите Навесную Стену и сделайте щелчок на ее Линии Привязки.
Вы можете выбрать и отредактировать Линию Привязки, только если она находится в плоскости, перпендикулярной модельному виду.
В режиме Редактирования Навесной Стены должен быть включен показ Схемы, так как Линия Привязки является одним из ее составных элементов.

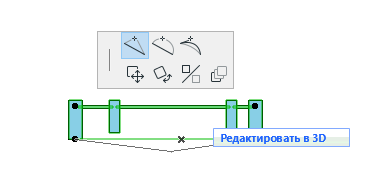

Сделайте щелчок на Линии Привязки, чтобы открыть Локальную Панель.
Отредактируйте Линию Привязки.
Для получения дополнительной информации о редактировании линий см. Линии и Искривление/Выпрямление Стороны Элемента.
Редактирование Линии Привязки приводит к изменению формы Опорной Поверхности Навесной Стены. При этом соответствующим образом меняются Линии Сетки, Контур, Панели и Рамы.
Обратите внимание, что в данном примере Линия Привязки находится внизу и смещена относительно Навесной Стены.
При этом мы преобразуем прямолинейную Навесную Стену в криволинейную путем редактирования Линии Привязки:

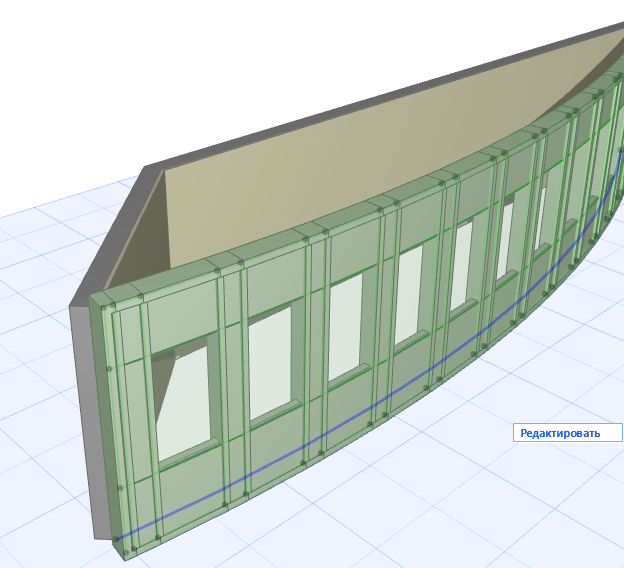

Полученный результат:
