Соединительные Элементы Навесной Стены
Размещение Соединительного Элемента
Добавление Нового Соединительного Элемента Навесной Стены
Индивидуальная Настройка Соединительных Элементов
Соединение Навесной Стены - это необязательный элемент, позволяющий соединять между собой Панели и создавать Навесные Стены без Рам. Соединения могут размещаться только в концах Линий Сетки.
Соединительные элементы являются GDL-объектами. Их геометрия и способы отображения определяются параметрами GDL-объекта, доступными на странице Тип Соединения.
Размещенные Соединения можно перемещать на противоположную сторону Навесной Стены. Им также можно назначать ID для их использования в ведомостях и в Выносных Надписях.
Размещение Соединительного Элемента

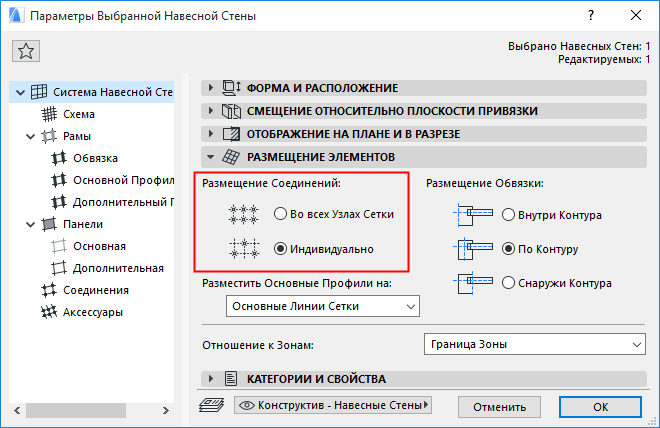

Соединения можно размещать вручную или автоматически во всех точках пересечения Линий Сетки. Выбор способа Размещения Соединений осуществляется в диалоге Параметров Навесной Стены.
Выбор варианта Во Всех Узлах Сетки приводит к автоматическому созданию на всех пересечениях Линий Сетки Соединений, настроенных на странице Соединения диалога Параметров Навесной Стены.
Можно также выбрать вариант Индивидуального размещения. В этом случае вы можете последовательно размесить все необходимые элементы, воспользовавшись инструментом Соединение и диалогом Параметров Соединения в режиме Редактирования Навесной Стены.
Размещенные вручную Соединения можно настроить по отдельности в диалоге Параметров Инструмента Соединения. В противном случае используются параметры Соединений, настраиваемые на Системном уровне (страница Соединения диалога Параметров Навесной Стены.
По умолчанию Соединительные элементы размещаются с внутренней стороны Навесной Стены.

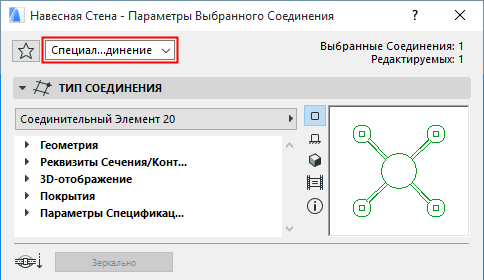

Узнать классификацию конкретного Соединения (Системное или Специальное) можно в режиме Редактирования Навесной Стены. Выбрав нужное Соединение, откройте диалог его Параметров и проверьте значение, отображаемое в верхней части диалога (эти же данные приводятся в Информационном Табло):
Добавление Нового Соединительного Элемента Навесной Стены
Для добавления нового Соединения активируйте режим Редактирования Навесной Стены.
Выберите инструмент Соединение. Настроить специальные параметры Соединения можно на странице Параметров Соединения. В результате Соединению будет присвоен класс "Специальное".

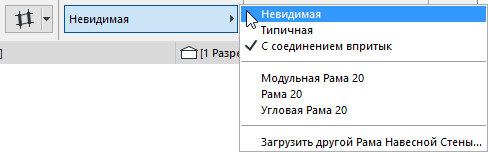

Соединения могут размещаться только в концах Линий Сетки.Как правило, Соединительные элементы создаются для замены Рам. Однако в ARCHICAD Панели могут крепиться только к Рамами. Удаление Рам приводит к созданию единой поверхности Панелей, делая бессмысленным использование Соединений и усложняя их размещение. Если вы хотите заменить Рамы на Соединительные элементы, то сначала следует выбрать нужные Рамы и преобразовать их в "Невидимые". Это можно сделать при помощи выпадающего меню, присутствующего в панели Тип и Форма Рамы диалога Параметров Рамы (и в Информационном Табло).

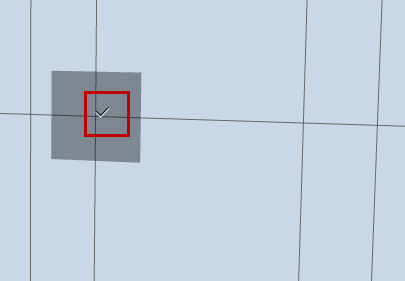

Затем сделайте щелчок в узловой точке, расположенной посередине места соединения.
Еще одним щелчком мыши укажите сторону Навесной Стены, на которой будет размещен Соединительный элемент. Он будет размещен в ближайшей точке соединения Панели.
Перемещение Линий Сетки (и, следовательно, перемещение видимых и невидимых Рам) также приводит к перемещению Соединений. В каждой точке пересечения Линий Сетки может быть размещен только один Соединительный элемент.
Индивидуальная Настройка Соединительных Элементов
Выбрав Соединение в режиме Редактирования Навесной Стены, вы можете
•Открыть диалог Параметров Выбранного Соединения и изменить его настройки.
•Переместить Соединение в другую точку крепления Панели.
•Удалить Соединение.

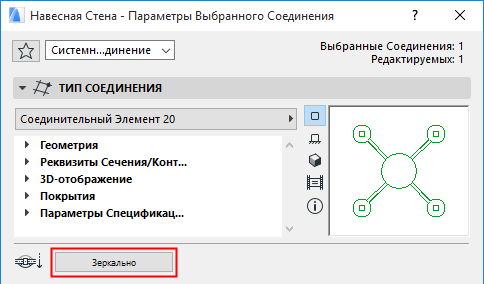

•Переместить Соединение на противоположную сторону Навесной Стены (при помощи кнопки Зеркально, присутствующей в диалоге Параметров Соединения и в Информационном Табло):
Настройте максимально удобное отображение компонентов Навесной Стены (например, включите показ только Соединений, Рам и Схемы).
Выберите Соединения, которые требуется отредактировать.
Сделайте двойной щелчок на инструменте Соединение, чтобы открыть диалог Параметров Выбранного Соединения.
Выполните необходимые изменения. Обратите внимание, что в результате изменения параметров Соединению присваивается класс "Специальное". Это означает, что выбранное Соединение больше не связано с параметрами Навесной Стены, определяемыми на Системном уровне.
Нажмите кнопку ОК, чтобы закрыть диалог и применить изменения настроек выбранных Соединений.
