Тип Ребра Морфа: Четкое, Невидимое, Сглаженное
•Четкие ребра Морфов доступны для выбора и редактирования.
•Невидимые ребра - это обычные четкие ребра, отображение которых было отключено вручную.
•Сглаженные ребра генерируются автоматически в результате применения операций редактирования и сглаживания и создания криволинейных Морфов. По умолчанию эти ребра не отображаются и не могут быть выбраны.
•Статус Сглаженного ребра можно задать вручную для объединения двух смежных граней.
•Сглаженное ребро - это внутренний подэлемент, который разделяет сегментированные грани. Такие грани отображаются как сглаженные и криволинейные (в OpenGL и при визуализации).
См. Объединение Граней Морфа для Достижения Эффекта Сглаживания: Использование Сглаженных Ребер.
Четкие и Сглаженные Ребра: Скрытая Геометрия Морфа
В процессе работы с Морфами вам может потребоваться изменить статус Сглаженных ребер, чтобы получить возможность их редактирования.
Чтобы активировать показ (и обеспечить возможность выбора) всех ребер, включая Сглаженные:
Воспользуйтесь командой меню Конструирование > Изменить Морф > Скрытая Геометрия Морфа.
Вы можете изменить тип любого выбранного ребра Морфа.
Для получения дополнительно информации об этой функции см. Объединение Граней Морфа для Достижения Эффекта Сглаживания: Использование Сглаженных Ребер.
1.Выберите Морф или его ребра.
2.Выберите нужный тип ребра (Четкое, Невидимое или Сглаженное), воспользовавшись:
•Информационным Табло или

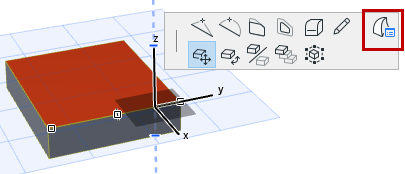

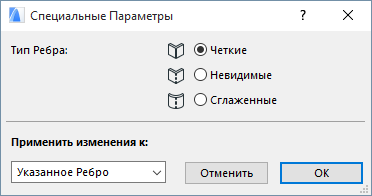

•Командой Специальные Параметры Ребра, находящейся в Локальной Панели.

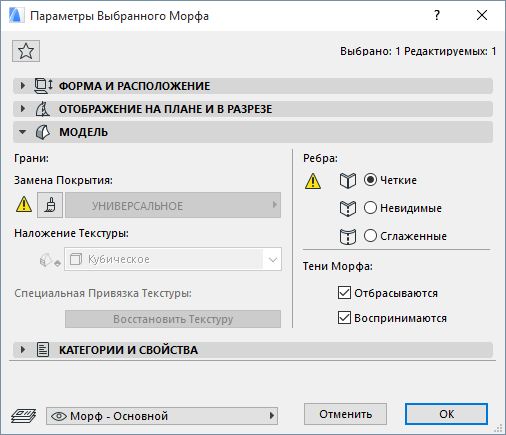

Назначение ребру статуса, отличающегося от используемого по умолчанию, приводит к появлению соответствующего значка в панели Модель диалога Параметров Выбранного Морфа.
3.Применить Изменения к: Настроив все необходимые параметры, выберите ребра, для которых они будут применены:
Примечание: Этот параметр становится доступен в диалоге Специальных Параметров Ребра только в том случае, если был выбран весь элемент Морфа. При выборе одного или нескольких ребер изменения применяются только для выбранных элементов.
•Указанное Ребро: Настройки будут применены только для того ребра, щелчок на котором активировал Локальную Панель.
•Все Похожие Ребра: Настройки будут применены для всех ребер Морфа, использующих тот же изначальный тип, что и указанное ребро. Например, если вы изменяете тип "Четкого" ребра на "Невидимое", то все Четкие ребра Морфа станут Невидимыми.
•Все Ребра: Выбранный тип будет применен для всех ребер Морфа.
4.Для применения изменений нажмите кнопку OK.
