Исправление Ошибок Моделирования: Проверка Морфов на Твердотельность

В процессе редактирования Морфов вы можете непреднамеренно создать нетвердотельные элементы (элементы с отсутствующими гранями). В больших сложных моделях можно не заметить появление подобных элементов.

Присутствие в проекте нетвердотельных Морфов может вызывать следующие проблемы:

•При вычислении объема нетвердотельные Морфы имеют нулевые значения.

•Только твердотельные Морфы имеют штриховку сечения. Нетвердотельные Морфы отображаются в сечениях без штриховки.

Чтобы обнаружить и исправить данные ошибки моделирования, выполните одну из следующих операций:

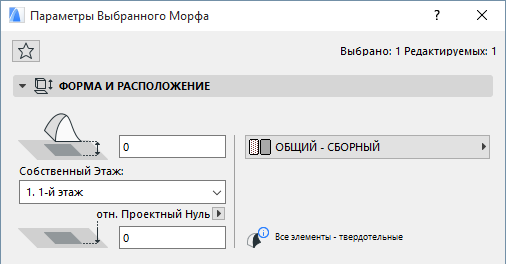

•Выберите один или несколько Морфов и проверьте их статус, отображаемый в Информационном Табло и в диалоге Параметров Выбранного Морфа.

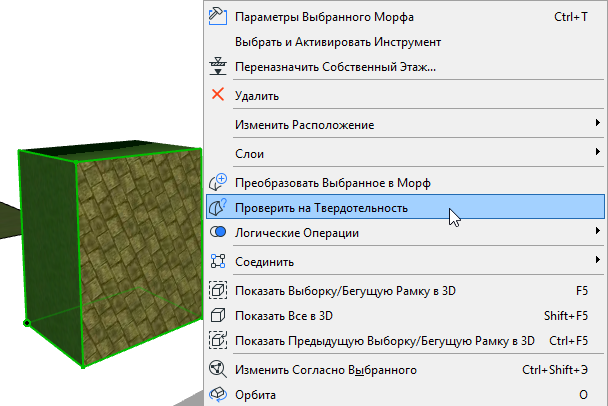

•Выберите один или несколько Морфов и активируйте команду меню Конструирование > Изменить Морф > Проверить на Твердотельность (или воспользуйтесь аналогичной командой контекстного меню).

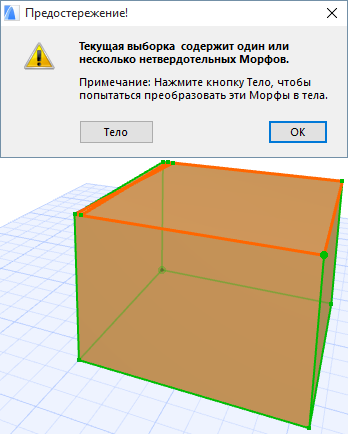

•При обнаружении нетвердотельных элементов появляется соответствующее сообщение, а сами элементы (и ребра отсутствующих граней) выделяются в модели.

•Чтобы попробовать автоматически воссоздать недостающие грани, нажмите кнопку Тело.
