Сохранение 2D-символов в качестве Библиотечных Элементов

2D-элементы, многократно размещаемые в проекте, можно сохранить в качестве объектов.

1.При помощи 2D-инструментов (линии, тексты, штриховка и т.д.) начертите нужный 2D-символ.

2.Вы можете добавить узловые точки в тех местах, где должно осуществляться позиционирование курсора.

3.Добавьте в выборку все элементы 2D-символа.

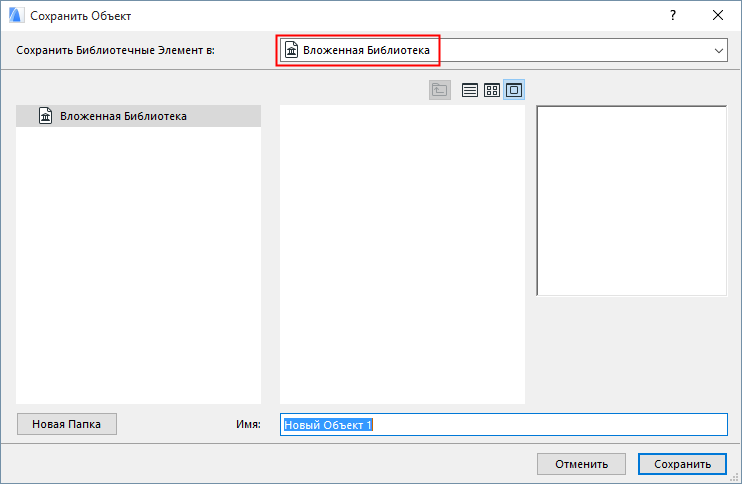

4.Активируйте команду Файл > Библиотеки и Объекты > Сохранить Выбранное как > Объект и в открывшемся диалоге укажите имя и место сохранения объекта:

•во Вложенной Библиотеке - этот вариант выбирается по умолчанию. Специальные объекты, предназначенные для использования только в конкретном проекте, рекомендуется сохранять во Вложенной Библиотеке.

•в Библиотеке BIM Сервера, добавленной в проект.

Примечание: В этом случае сначала необходимо зарезервировать папку Библиотеки BIM Сервера.

•в папке связанной библиотеки.

Вы также можете нажать кнопку Новая Папка, чтобы создать папку в выбранной библиотеке.

5.Разместите этот объект с помощью инструмента Объект. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

Для ознакомления с процедурой редактирования результирующих библиотечных элементов GDL см. Редактирование специальных библиотечных элементов и компонент.
