Назначение и Редактирование Значений Свойств Элементов в Диалогах Параметров Элементов
Свойства Элементов отображаются в панели Категории и Свойства диалогов Параметров Элементов (и в Информационном Табло).
Выбор Классификации Элементов
Набор свойств, доступных в диалоге Параметров Элемента, зависит выбранной от Классификации Элемента:
Каждый 3D-элемент ARCHICAD имеет собственную классификацию, назначаемую ему по умолчанию. Изменять Классификацию Элементов следует только в том случае, если элемент, созданный данным инструментом, должен выполнять иную функцию (например, при использовании инструмента Перекрытие для моделирования подвесных потолков).
Для получения дополнительной информации см. Классификация элементов.

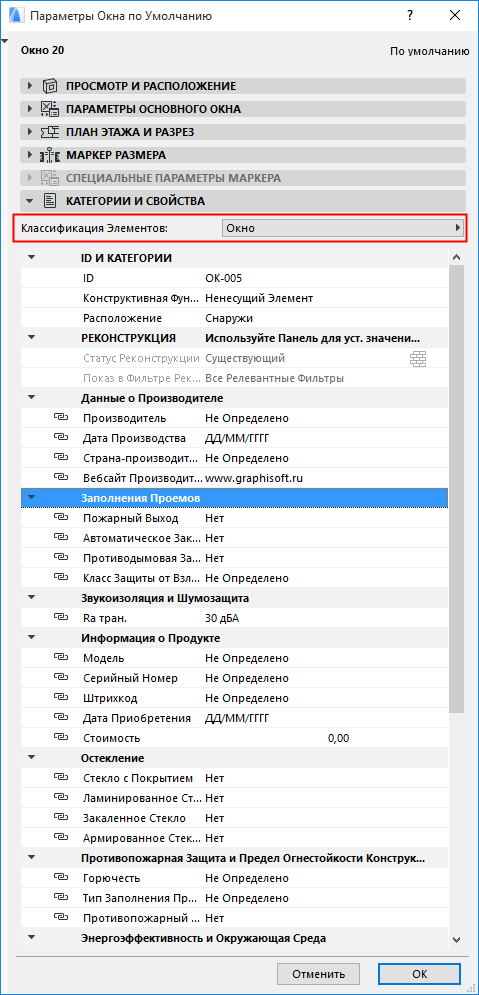

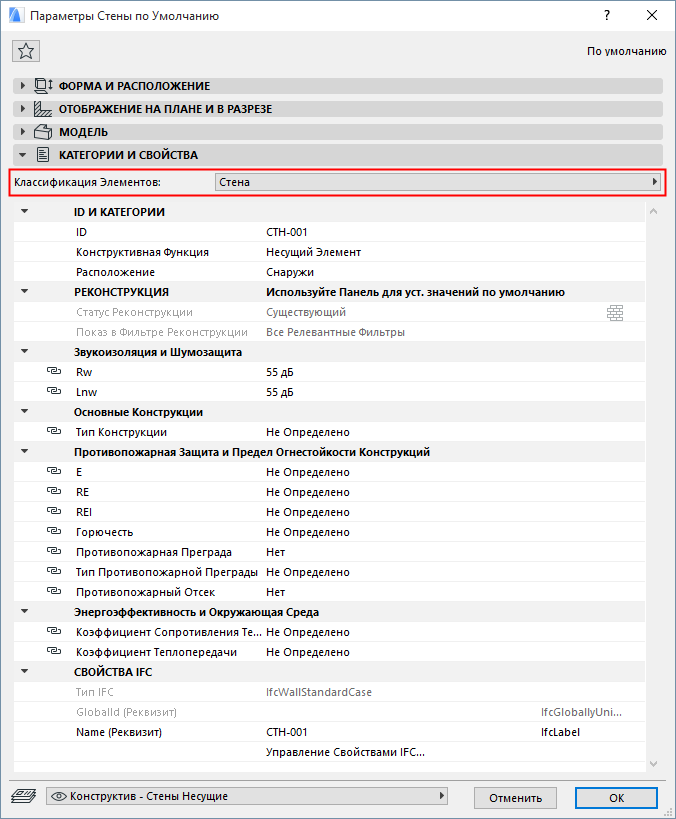

Элемент, классифицируемый как Окно обладает свойствами, отличными от свойств элемента, классифицируемого как Стена:
Таким образом, для различных элементов ARCHICAD (например, для Перекрытия и Навесной Стены) будет доступен одинаковый набор свойств, если им назначена одинаковая Классификация Элементов (например, Потолок).
Свойства, присутствующие в панели Категории и Свойства, разделены на две группы:
•Для получения информации о группах ID и Категории и Реконструкция см.
ID и Категории и Управляющие элементы реконструкции.
•Создание, редактирование и организация Свойств ARCHICAD в группы осуществляется в диалоге Менеджера Свойств. См. Менеджер Свойств.
Примечание: Чтобы настроить наборы свойств, применяемые для различных Классификаций Элементов, воспользуйтесь Менеджером Свойств. См. Менеджер Свойств.
Редактирование Значений Свойства
В панели Категории и Свойства диалога Параметров Элемента (или Информационного Табло) сделайте щелчок на любом свойстве, чтобы отредактировать или присвоить его значение выбранному элементу.

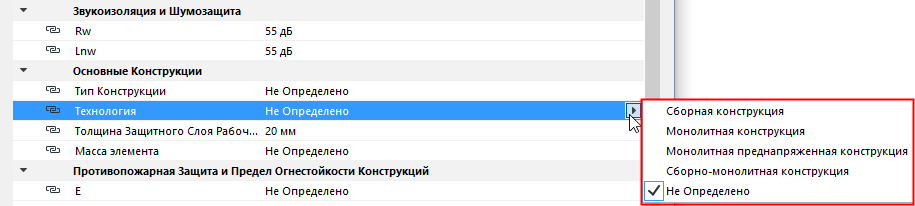

В зависимости от формата данных свойств вы можете выбрать из списка текстовое значение, числовое значение или критерий соответствия.
Для получения информации о формате данных см. Тип Данных Свойства.

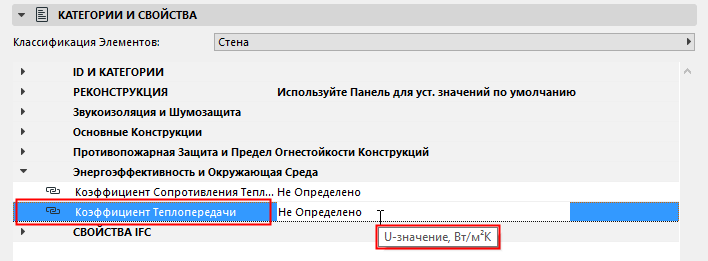

Текстовые описания, отображаемые при наведении курсора на некоторые свойства (например, единицы измерения коэффициента теплопередачи), упрощают ввод данных .
Примечание: Текст этих Описаний также вводится в соответствующее поле Менеджера Свойств. См. Описание Свойства.
Связывание Свойств по Значениями по Умолчанию
Для каждого свойства, использующего значение по умолчанию, отображается символ связанных звеньев цепи.

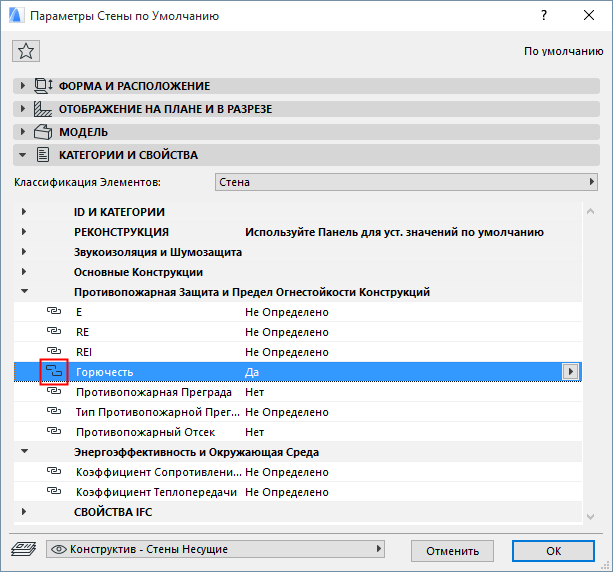

При замене этого значения отображается символ разорванных звеньев.
Свойство Связано со Значением по Умолчанию
Свойство не связано со Значением по Умолчанию
Чтобы восстановить связь Свойства со значением по умолчанию, сделайте щелчок на символе разорванных звеньев.
Примечание: Значения Свойств по умолчанию задаются в Менеджере Свойств. Изменение значений по умолчанию в Менеджере Свойств приводит к автоматическому обновлению всех свойств, использующих эти значения на уровне элементов. См. Предпросмотр/Стандарт.
Значения свойств можно использовать в диалоге Найти и Выбрать для поиска всех элементов, соответствующих критериям (использующих значения по умолчанию или специальные значения).
