Для получения дополнительной информации о пересечении (соединении) конструктивных элементов:
Следующие функции также влияют на пересечение Колонн:
Пересечение Колонн с Многослойными Стенами
Способ Построения Колонны влияет на отображение Колонн, пересекающих Многослойные Стены.
Кнопки Отдельностоящая/Встраиваемая, присутствующие в Информационном Табло и в диалоге Параметров Колонны, позволяют выбрать способ сопряжения Колонн с Многослойными Стенами.
Встраиваемые Колонны могут пересекать только несущие слои Многослойных Стен. Все остальные слои обволакивают Колонны.
Для получения дополнительной информации см. Встраиваемые Колонны на Плане Этажа.

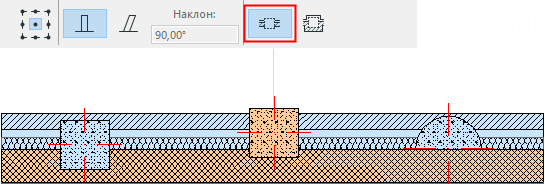

Отдельностоящие Колонны на Плане Этажа
Отдельностоящие Колонны (созданные с использованием Отдельностоящего Варианта Построения) не изменяют форму слоев стен, просто удаляя ту часть пересекаемой стены, которую занимает объем Колонны.
Линия-разделитель не отображается при сопряжении двух элементов, использующих одинаковые Строительные Материалы.

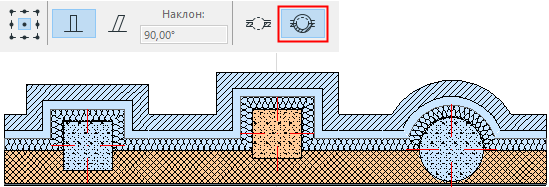

Встраиваемые Колонны на Плане Этажа

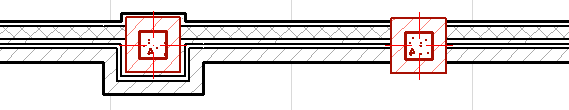

Встроенные Колонны (созданные с использованием Встраиваемого Способа Построения) пересекают несущие слои Многослойных Стен. Все остальные слои обволакивают колонну, увеличивая ее размеры.
Примечание: Слои "ядра" многослойных конструкций настраиваются в диалоге Параметры > Реквизиты Элементов > Многослойные Конструкции.
См. Диалоговое Окно Многослойные Конструкции.
Примечание: Колонны не могут встраиваться в криволинейные и многоугольные Стены. Колонны, компонент отделки которых определен как “Отделка”, не могут быть встроены в Многослойные Стены
Обволакивание на Плане Этажа происходит, только если:
•Размещенная Колонна является Встраиваемой
•Колонна вертикальная и не профилированная
•Колонна пересекает прямую вертикальную Многослойную Стену
•Многослойная Стена имеет по крайней мере один слой, не являющийся ядром (этот слой будет обволакивающим);
•Колонна пересекает несущие слои (ядра) Многослойной Стены.
В 3D-окне Колонны, размещенные методом Встраивания, наследуют Покрытие поверхности Стены, даже если Стена не является Многослойной или не имеет слоев для обволакивания Колонн.
Отдельностоящие Колонны сохраняют свои собственные покрытия в 3D.
