Специальные лестницы, построенные вручную из чертежных элементов

Специальные лестницы могут быть простроены из множества нарисованных с помощью линий дуг и штриховки элементов. Команда Конструирование > Дополнения к конструированию > Создать лестницу по контуру запускает расширение StairMaker, с помощью которого к нарисованной лестнице добавляются необходимые параметры и свойства.

С помощью команды Конструирование > Дополнения к конструированию > Создать лестницу по контуру Вы можете создать лестницу специального вида на основании построенного на плане этажа (с помощью чертежных инструментов ARCHICAD) контура лестницы о ее осевой линии.

Предварительно определенные типы лестниц охватывают наиболее общие формы лестниц. Если же ни одна из этих форм не удовлетворяет Вас, то StairMaker предоставляет возможность создать индивидуальную лестницу произвольной формы. Геометрическая форма такой специальной лестницы должна быть определена на плане этажа ARCHICAD следующим образом.

1.Начертите точный контур лестницы с помощью инструмента построения заштрихованных областей. Такая область не должна содержать отверстий.

2.Определите основную линию с помощью соединяющихся друг с другом линий и дуг, которые должны располагаться внутри заштрихованной области. Основная линия не должна иметь самопересечений и не должна пересекаться со сторонами контура лестницы. Она должна представлять собой непрерывную цепочку линий. Направление построения цепочки линий и дуг определяет направление основной линии лестницы.

Примечания: Конечные точки основной линии должны располагаться на разных сторонах контура, причем они не должны быть соседними. Они также не могут располагаться в углах контура. Угловые точки основной линии определяют лестничные площадки. Если две соседние линии соединяются не по касательной, то их точка соединения определяет площадку.

3.Выберите заштрихованный многоугольник и все отрезки основной линии.

4.Выполните команду Конструирование > Дополнения к конструированию > Создать лестницу по контуру, чтобы преобразовать символ на плане этажа в объект лестницы.

5.Откроется диалоговое окно с типами лестниц. В этом окне будут доступными только те типы лестниц, которые с точки зрения StairMaker соответствуют построенному символу. Если ни один из типов лестниц не подходит под указанный символ, то доступным будет только Специальный тип лестницы.

Примечание: Если StairMaker не в состоянии проинтерпретировать этот символ, то будет выдано предупреждающее сообщение, раскрывающее суть проблемы. Измените соответствующим образом символ и попытайтесь еще раз.

6.Выберите требуемый тип лестницы и нажмите кнопку ОК. Открывается окно редактирования лестницы. Для специальных лестниц некоторые из параметров разбивки не доступны, а высота этажа закрыта по умолчанию:

Тем не менее, Вы все же можете настроить следующие характеристики:

•параметры формы лестницы;

•количество проступей;

•угол наклона (параметры подступенков и проступей).

По завершению нажмите кнопку ОК для автоматического создания лестницы и сохранения ее в папке вложенных объектов менеджера библиотек.

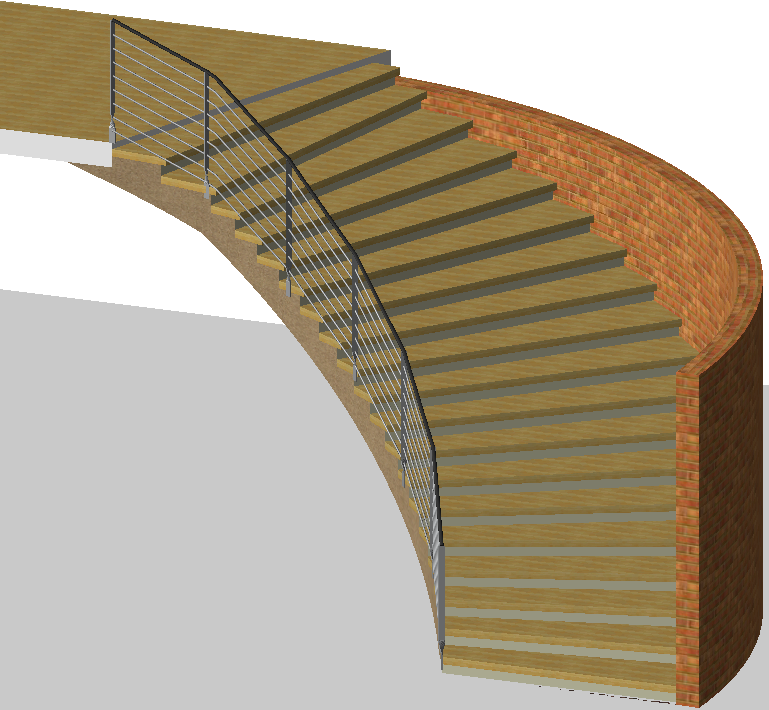

После этого новая лестница появится на плане этажа и ее можно посмотреть в 3D-окне. Исходные 2D-элементы лестницы не удаляются автоматически.
