Отверстия можно создавать в Балках любых типов. Отверстия могут быть круглой и прямоугольной формы. В одной Балке могут присутствовать отверстия разной формы и размеров.
Отверстия можно размещать только в уже созданной Балке. Геометрические характеристики отверстий настраиваются в панели Отверстие диалога Параметров Балки.
1.Выберите необходимую Балку и убедитесь, что активным является инструмент Балка.
2.Щелкните на ребре или на оси привязки Балки.

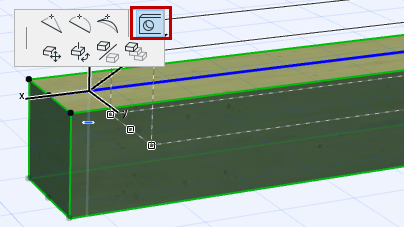

3.В появившейся Локальной Панели выберите команду Отверстие.

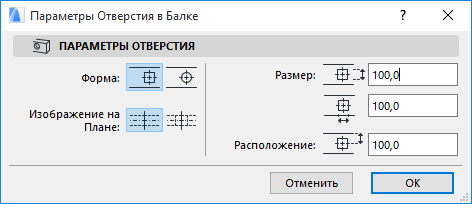

4.В открывшемся диалоге Параметров Отверстия Балки сделайте необходимые настройки.
Нажмите ОК, чтобы закрыть диалог и разместить новое отверстие в Балке.
Выбор и Редактирование Отверстий

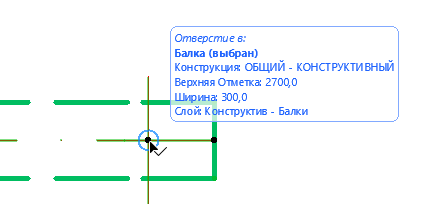

Для выбора отверстия активируйте инструмент Балка и сделайте щелчок мышью в центре отверстия при нажатой клавише Shift.

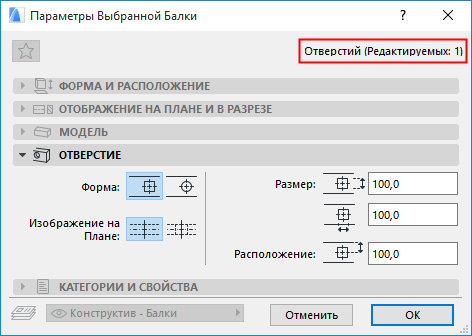

Обратите внимание, что единовременно можно редактировать только одно отверстие, однако, при выборе Балки со всеми размещенными в ней отверстиями, их можно редактировать одновременно.

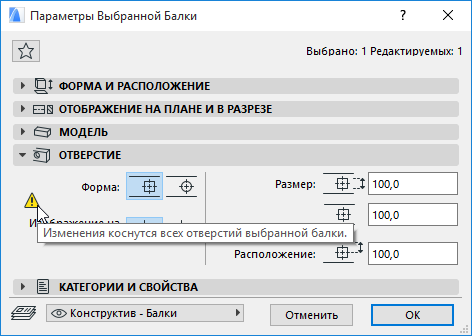

Диалоговое окно Параметров Выбранной Балки поддерживает обратную связь с редактируемыми отверстиями: присутствующий здесь индикатор указывает на то, что изменения затронут только одно отверстие (в случае, если активна панель Отверстие) или все отверстия Балки.
Для изменения формы и размера отверстия используйте элементы управления, присутствующие в диалоге Параметров Балки или в Информационном Табло.
Расположение отверстия также может быть изменено графически. На Плане Этажа выбранные отверстия могут перемещаться вдоль Балки.

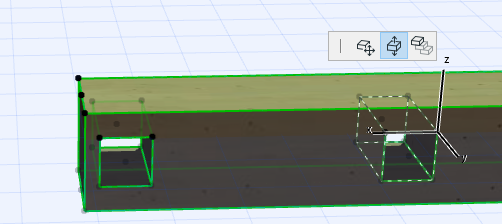

В 3D Локальная Панель позволяет перемещать отверстия по оси Z.
Отверстия в Криволинейных Балках

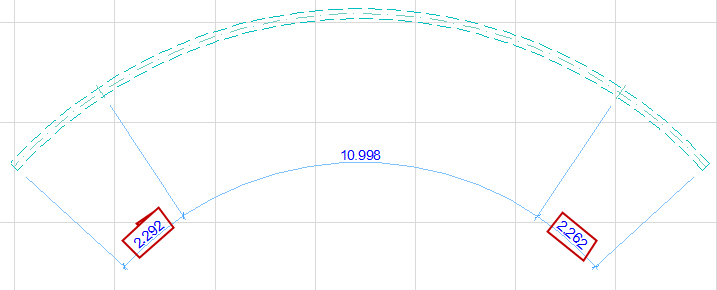

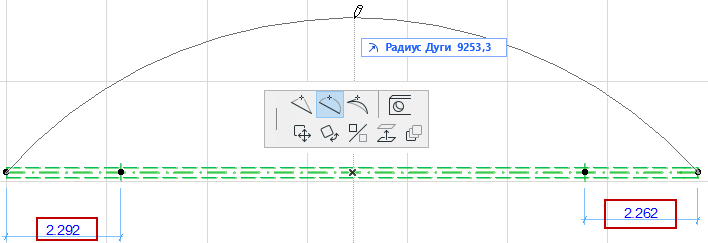

Предположим, вы создали отверстия в прямолинейной балке (на заданном расстоянии от концов балки), а затем искривили ее, (как показано на иллюстрации).
В этом случае диалоговое окно Расположения Отверстия в Балке позволяет выбрать вариант новой привязки отверстий с учетом изменения геометрии балки:
Сохранить дистанцию: При выборе этого варианта будет сохранено расстояние от центра отверстия до ближайшего к нему конца балки (измеренное по дуге осевой линии балки).
Сохранить пропорции: В этом случае будет сохранено пропорциональное соотношение расстояний с учетом изменившейся длины балки.
