Отсекающим элементом всегда является крыша или оболочка. Крыша/оболочка всегда имеет "отсекающее тело”, которое определяет фигуру и направление, в котором производится отсечение других элементов.
Так как фигура крыши/оболочки может быть весьма сложной, трудно визуально представить, что произойдет в результате операции отсечения. Чтобы увидеть фигуры отсекающих тел (только в 3D-окне) включите команду-переключатель Вид > Параметры вывода на экран > Отсекающие тела.
Отметим, что все отсекающие тела (за исключением “редактируемых” в оболочках) по сути бесконечно простираются вверх и вниз (это не показывается при их визуальном представлении).

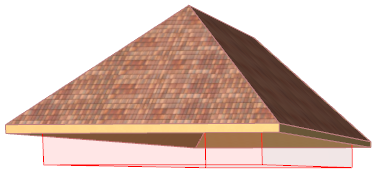

По умолчанию отсекающее тело крыши - это “Базовые линии вниз”. То есть, базовые линии образуют границу отсекающего тела, а само тело простирается вниз согласно этой границы.
Для оболочки по умолчанию отсекающее тело - это мембрана оболочки, "вытянутая вниз".

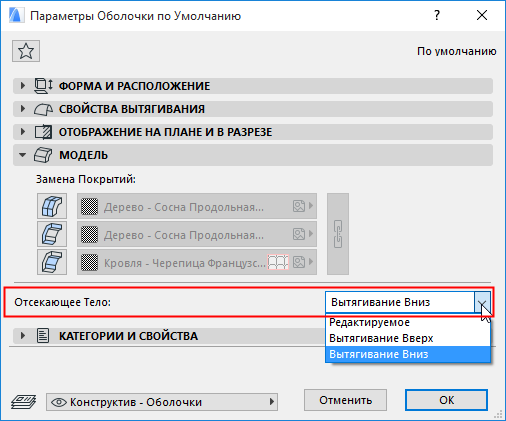

Вы можете изменить отсекающее тело крыши или оболочки: используйте для этого управляющий элемент Отсекающее тело в панели Модель диалога установки параметров крыши/оболочки.

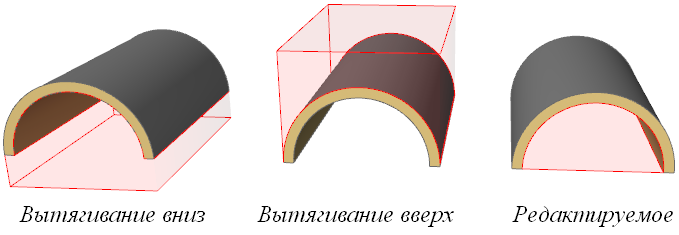

Варианты отсекающих тел для крыш и оболочки приводятся ниже:
Редактируемое Отсекающее тело (Оболочка)

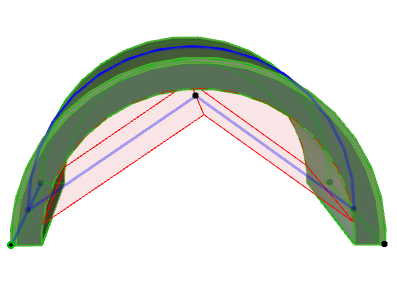

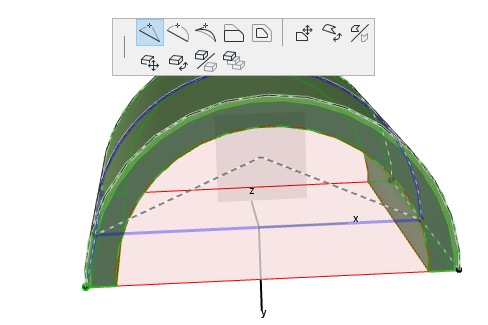

При выборе оболочки, чье отсекающее тело установлено в Редактируемое, показывается линия, соединяющая два конца профиля оболочки. (Эта линия является границей отсекающего тела.) Эта линия является редактируемой, что позволяет изменять фигуру отсекающего тела.
Примечание: При создании профиля в виде замкнутого многоугольника, Вы не сможете отредактировать эту нижнюю линию.
