Изображения Предпросмотра и Графические Элементы в Интерактивном Каталоге

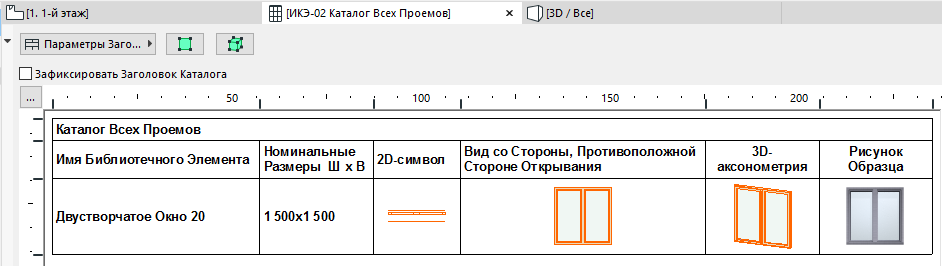

В Интерактивные Каталоги можно включать изображения 2D и 3D-предпросмотра:

Аннотации Изображений Предпросмотра

Для изображений предварительного просмотра в Интерактивном Каталоге можно наносить ассоциативные размеры.

1.Сделайте двойной щелчок мышью на ячейке, в которой требуется добавить аннотации или

Выберите ячейку и нажмите кнопку Аннотировать.

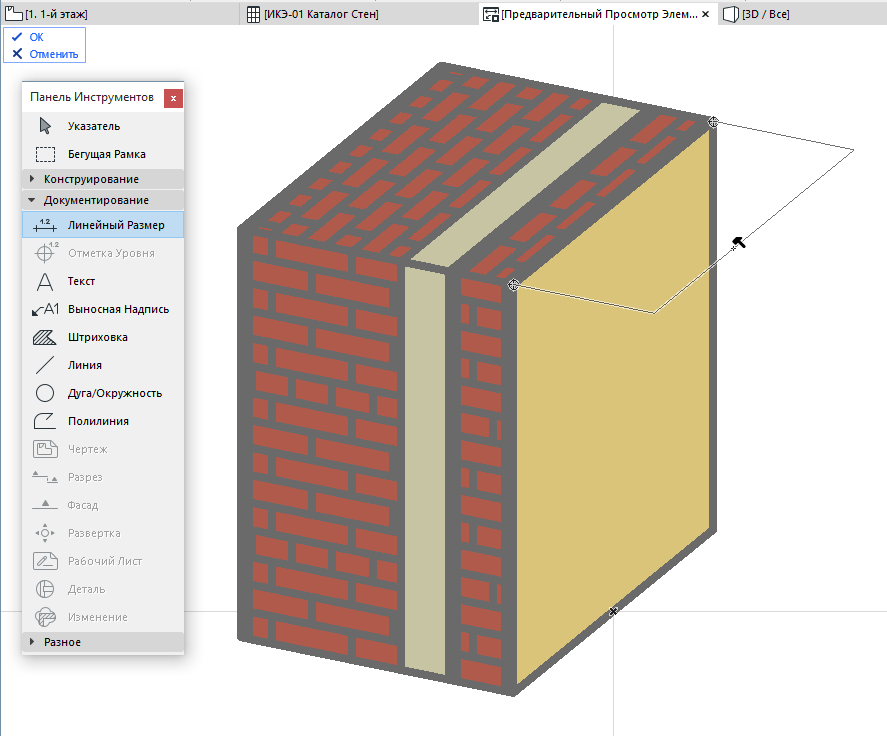

2.В результате будет открыто окно/вкладка Предварительного Просмотра Элемента.

3.Воспользуйтесь доступными 2D-инструментами, чтобы добавить: размеры, выносные надписи, тексты. Вы также можете добавить аннотации из имеющихся библиотек, используя инструмент Объект.

4.Воспользуйтесь расположенной в левом верхнем углу командой OK, чтобы закрыть окно и применить все сделанные изменения или активируйте команду Отменить, чтобы закрыть окно без сохранения изменений.

Автоматическое Нанесение Размеров для Изображение Предпросмотра в Интерактивном Каталоге (Двери/Окна)

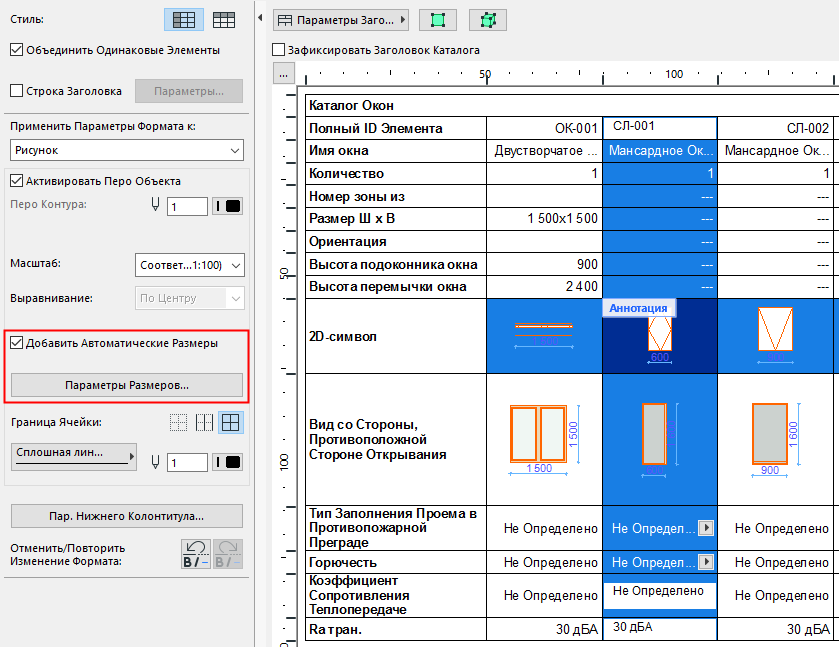

В каталогах, содержащих изображения предпросмотра Дверей/Окон можно воспользоваться функцией Добавления Автоматических Размеров.

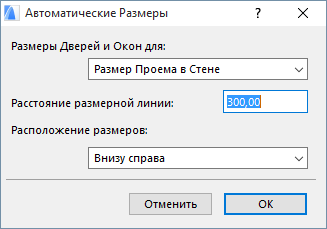

Активируйте этот маркер, чтобы нанести автоматические размеры для выбранного изображения. Затем нажмите кнопку Параметры Размеров для настройки размеров в диалоге Автоматических Размеров.
