ARCHICAD поддерживается три режима 3D-отображения моделей: каркасный, с удалением невидимых линий и с раскраской и тенями.
Примечание: При использовании механизма визуализации OpenGL можно активировать только каркасный режим или режим с раскраской и тенями.
Режим 3D-отображения можно изменить при помощи:
•контекстного меню 3D-окна
•кнопок Табло Команд 3D-визуализации или Простого 3D
•команд меню Вид > Параметры 3D-вида
•диалога Вид > Параметры 3D-вида > Параметры 3D-изображения

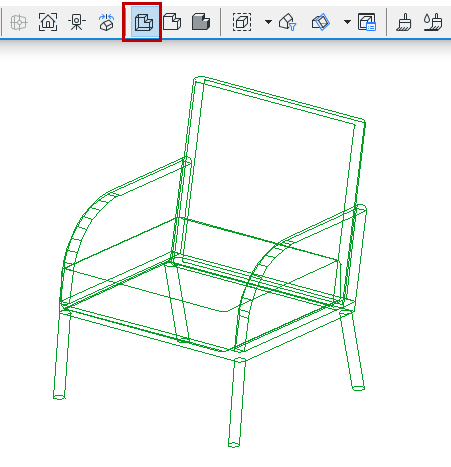

При использовании каркасного метода изображение состоит из всех линий и ребер элементов. Отметим, что при наличии множества расположенных друг за другом элементов получаемые изображения довольно трудно поддаются интерпретации.

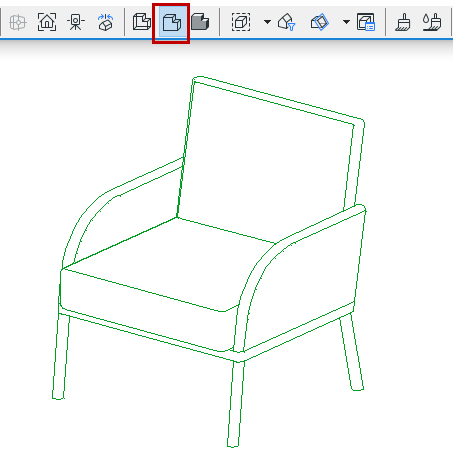

В режиме Удаления Невидимых Линий (доступен только в сочетании с Векторным Механизмом 3D-отображения) происходит удаление линий, располагающихся за непрозрачными элементами. Этот тип изображений является наилучшим с точки зрения наглядности и простоты интерпретации, если Вас не интересуют цвет и освещенность. Он также хорошо подходит для вывода на принтер. Изображения с удалением невидимых линий можно сохранять в файлах различных 2D- и 3D-форматов.

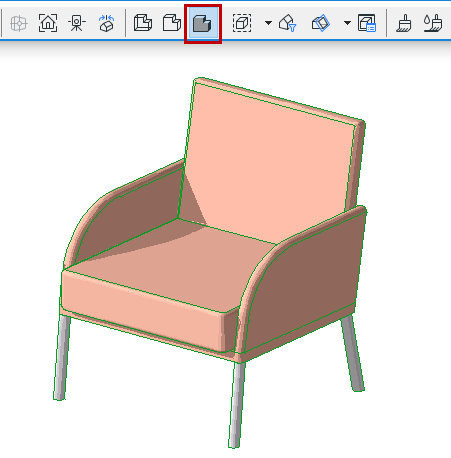

При выборе модели с раскраской и тенями все видимые поверхности раскрашиваются в соответствии с цветом их покрытий и направлением падения света, определенном в параметрах 3D-проекции.
Цвет поверхностей определяется Строительными материалами, назначенными конструктивным элементам (цветовой состав освещения, определяемый в диалоговом окне Солнце , здесь игнорируется).
См. также диалоговое окно Солнце.
Визуализация с раскраской удобна с точки зрения:
•быстроты получения визуальной обратной связи;
•простоты оценки цветовых решений;
•создания любых демонстрационных материалов и презентаций, когда фотографическое качество изображения не является обязательным требованием.
