Функция Интерактивного Каталога позволяет создавать различные каталоги. В отличие от простых смет и списков, создаваемых по командам подменю Документ > Каталоги и сметы, интерактивный каталог не только воспроизводит количественные и другие характеристики элементов, но и позволяет их редактировать. Это позволяет обнаружить и исправить ошибки, появляющиеся в результате неправильного ввода данных, или в результате слияния результатов работы нескольких проектировщиков, создающих различные части одного и того же проекта.

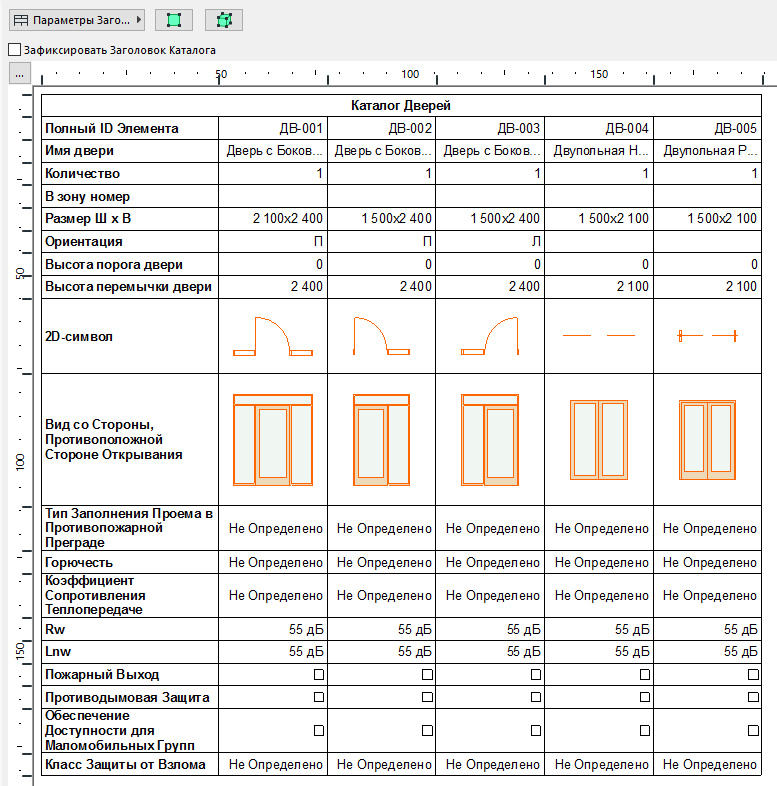

Например, такой каталог позволяет выявить тот факт, что одна из многих десятков размещенных дверей имеет другую высоту или ширину. Затем Вы можете выбрать в каталоге эту дверь и проверить, действительно ли она должна отличаться по размерам от всех других дверей. Если этот не так, то Вы сможете исправить параметры этой двери в самом каталоге и эти изменения автоматически отразятся во всех необходимых видах.
Аналогичным образом Вы сможете легко проверить, сколько дверей открывается вправо и влево.
Вы можете получить доступ к каталогам либо из навигатора, либо по командам подменю Документ > Каталоги и сметы > Каталоги. Щелкните на имени требуемого каталога, чтобы открыть окно интерактивного каталога для просмотра и редактирования его содержимого.
Каталоги являются взглядами, которые можно сохранять в качестве видов и выводить в макеты как чертежи или сохранять в файлах различных форматов.
См. Сохранение из окна Интерактивного Каталога.
Отформатированный каталог может быть размещен в 2D-окне (обычно это окно рабочего листа) с помощью команд Копировать/Вставить. После вставки содержимое каталога состоит из линий и текста, который можно редактировать, однако он больше не является связанным с моделью.
Типы Интерактивных Каталогов
Существуют три типа Интерактивных Каталогов:
• Каталоги Элементов содержат характеристики основных конструктивных элементов
Иллюстрированный список параметров, отсортированных по типам элементов, можно найти здесь:
См. Параметры Элементов, Доступные в Интерактивном Каталоге.
•Каталоги Компонентов оптимизированы для отображения информации о каждом компоненте многослойных, профилированных и основных элементов: стен, перекрытий, крыш, морфов, 3D-сеток и/или многокомпонентных профилированных элементов).
См. Параметры Компонентов, Доступные в Интерактивном Каталоге.
См. также Расчет Площади Слоя/Компонента.
•Каталоги Покрытий содержат информацию о покрытиях поверхностей элементов.
См. Создание Каталога Покрытий.
Содержимое интерактивных каталогов
Содержимое каталога определяется параметрами схемы каталога. Если появилась необходимость настроить эти параметры, нажмите кнопку Параметры схемы, расположенную в верхнем правом углу диалога.
Для получения дополнительной информации об определении содержимого каталога см. Определение каталога с помощью параметров схемы.
Единицы измерений в интерактивных каталогах
Единицы измерений приводимых в каталогах значений устанавливаются следующим образом:
•Как правило, единицы измерений в интерактивном каталоге соответствуют единицам измерений в остальных модельных видах.
•Таким образом, редактируемые значения (например, высота стены) приводятся в интерактивном каталоге согласно единицам измерения, установленным в диалоге Рабочая среда проекта.
См. Размеры.
•При редактировании такого значения единица измерения соответствует установкам диалога Единицы измерения.
См. Рабочие Единицы.
•Вычисленные значения (например, объем стены) приводятся в интерактивном каталоге с использованием единиц измерения из диалога Единицы измерения и правила для расчетов.
См. Единицы и Правила Расчетов.
Примечание для пользователей Teamwork:
