Вывод на экран векторной штриховки
Векторные штриховки используют образец штриховки, и могут использоваться для отображения поверхностей сечения или верхних покрытий (штриховок поверхностей) конструктивных элементов. Вы также можете назначать Векторную штриховку Покрытиям, для показа 3D-окне.
Cоздание фермы на плане этажа
Элементы будут представлены на плане этажа с использованием векторной штриховки, если активирована команда Вид > Параметры вывода на экран > Векторная штриховка. (В противном случае штриховка представляется на экране с использованием растрового изображения.)
В 3D-окне
Конструктивные элементы отображаются в 3D-окне с использованием Покрытий назначенных им Строительных материалов. Эти Покрытия могут быть заменены индивидуально для каждого элемента при помощи панели Модель, находящейся в диалоговом окне Параметров элементов.

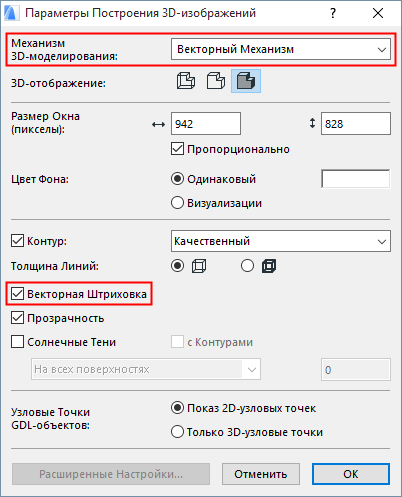

Если эти Покрытия содержат Векторную Штриховку, то она будет отображаться 3D-окне только при активации в диалоге Параметров Построения 3D-изображений Векторной Штриховки и выборе Векторного Механизма 3D-отображения.
См. также Панель Векторная Штриховка (Внутренний Механизм Визуализации).
В окнах разрезов/фасадов/внутренних видов и 3D-документов

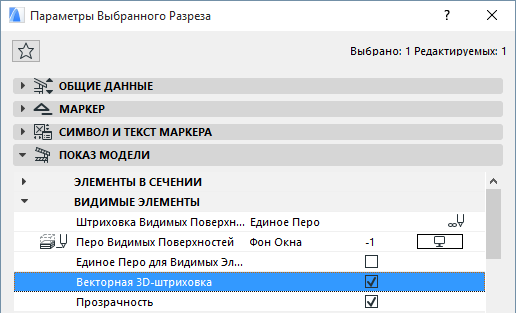

В окнах разрезов/фасадов/внутренних видов и 3D-документов векторная штриховка приводится только в том случае, когда отмечен маркер Векторная 3D-штриховка в панели Показ модели диалогового окна установки параметров соответствующего элемента.
Для получения дополнительной информации см. Панель разреза Показ модели иПанель Показ модели 3D-документа.
Установки векторной штриховки не влияют на фотоизображения.
