Панель Формат содержит параметры, состав которых зависит от выбранного варианта публикации в диалоговом окне Свойства набора издателя.
•Параметры печати/вывода на плоттер. Если в Вы выберите вариант Печать или Вывести на плоттер, панель Формат предоставляет возможность выбрать устройство для вывода файлов, произвести доступ к диалоговым окнам установки параметров печати/вывода на плоттер и произвести конфигурирование некоторых характеристик печати без выхода из этой функции.
Для получения дополнительной информации см. Печать 2D-документа иПараметры плоттера.

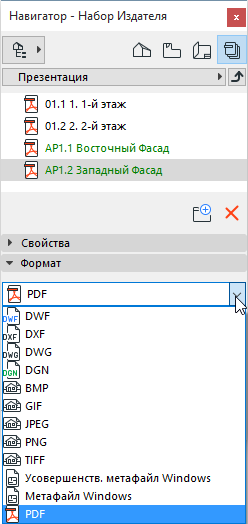

•При выборе варианта Сохранить в файлах в диалоге Свойства набора издателя, используйте закладку Формат для выбора формата публикации выходного файла. Файлы могут сохраняться и выгружаться во многих форматах, включая все форматы IFC, стандартные форматы изображений и форматы обмена данными САПР. Вы можете выбирать формат для всех файлов папки или индивидуально для каждого вида.
Для некоторых форматов существует множество параметров, доступ к которым производится по кнопке Параметры. Вы можете выбрать вариант сжатия файла, количество цветов, фильтрацию и многие другие параметры в зависимости от выбранного формата.
См. также Создание Гипермодели BIMx.
•При выгрузке в формате PDF появляются две следующие кнопки: Параметры документа и Параметры страницы.
См. Вывод в формате PDF с помощью Издателя.
Трансляторы

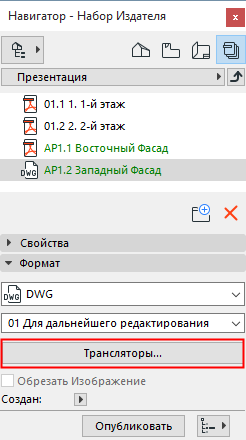

При выборе DWG или одного из форматов IFC, становится доступна кнопка Трансляторы, предоставляющая доступ к диалоговым окнам Параметров Трансляции DXF/DWG или Параметров Трансляции IFC.
Формат PMK
Это собственный формат чертежей ARCHICAD, который занимает меньше памяти на диске по сравнению многими другими форматами. Сохранение видов в формате PMK является хорошим решением, если Ваш проект распределен по многим файлам (например, файл pln модели и файл pln документации).
См. Технологический процесс макетирования: большие проекты.

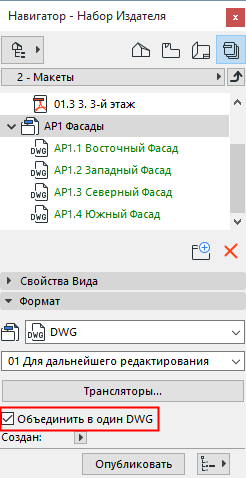

Если все элементы папки являются макетами и для этой папки установлен формат DWG, то появляется дополнительный маркер Объединить в один DWG. При отметке этого маркера:
•Результирующий файл DWG будет содержать столько Paper Spaces сколько макетов имеется в наборе издателя. Таким образом, вся книга макетов может быть сохранена в одном файле DWG.
•Результирующий файл DWG находится в Paper Space и для всех публикуемых макетов применяются одни и те же параметры трансляции.
Если все элементы папки являются макетами и для этой папки установлен формат DXF, то появляется дополнительный маркер Объединить в один DXF.
Формат DWF: Обрезать изображение
При публикации в формате DWF становится доступен маркер Обрезать Изображение. Отметьте этот маркер, чтобы обрезать изображение согласно текущему уровню увеличения плана этажа.
При экспорте вида ARCHICAD для его использования в AutoCAD Вы можете указать, что только выбранная часть вида будет экспортироваться: Сначала опубликуйте вид в формате DWF в отдельную папку при отмеченном маркере Обрезать изображение. Откройте файлы DWF в ARCHICAD и сохраните их опять в файлах DWG. В файле DWG будет виден только обрезанный вид.
