Создание и редактирование штриховки-рисунка

Штриховка-рисунок может использоваться как

•штриховка чертежей или

•штриховка поверхностей, применяемая к крыше, перекрытию или 3D-сетке..

Штриховка-рисунок позволяет использовать рисунок в качестве переднего плана штриховки чертежей или штриховки поверхностей.

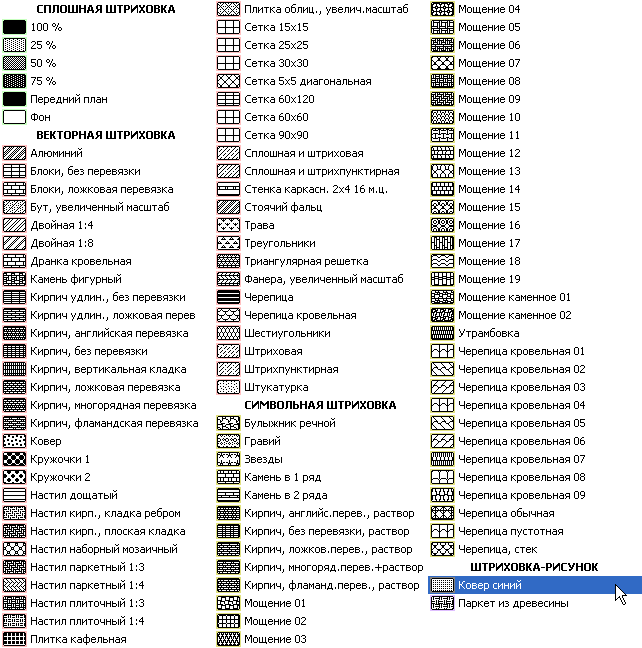

По умолчанию ARCHICAD предоставляет два файла рисунков в качестве штриховки-рисунка, однако Вы можете определить свои собственные штриховки-рисунки.

Для создания новой штриховки-рисунка откройте Параметры > Реквизиты элементов > Образцы штриховки. Нажмите кнопку Новая.

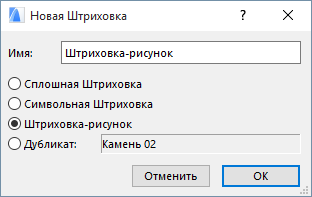

В диалоге Новая штриховка выберите вариант Штриховка-рисунок.

Обратите внимание, что в диалоговом окне Образцы штриховки (в панели Доступность и растровый рисунок) штриховка-рисунок может использоваться как штриховка чертежей или штриховка поверхностей (но не как штриховка сечений).

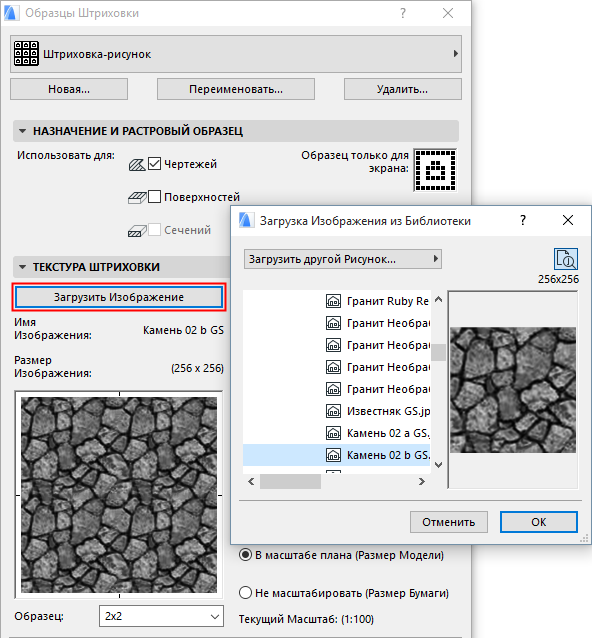

Для штриховки-рисунка вторая панель называется Текстура штриховки. Нажмите кнопку Загрузить изображение для открытия диалогового окна с каталогом библиотеки. Найдите требуемое изображение и нажмите кнопку ОК для его загрузки.

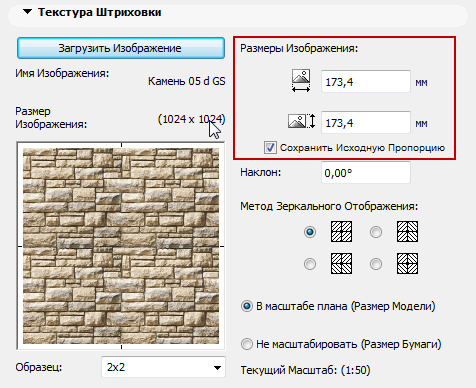

Используйте управляющие элементы раздела Размер изображения для выбора размера рисунка для штриховки.

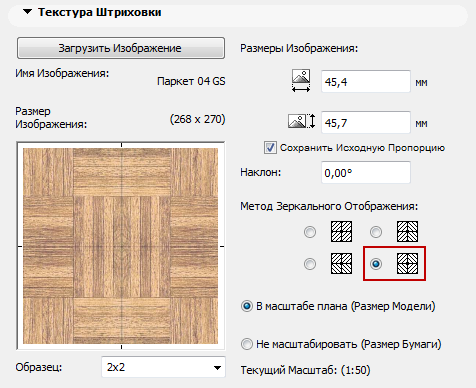

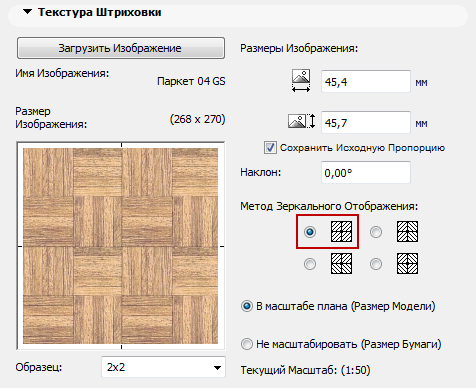

Отметим, что управляющие элементы раздела Метод зеркального отображения предоставляют различные возможности по настройке повторяющихся рисунков Вашей штриховки.

Нажмите ОК для сохранения вновь созданной штриховки в качестве реквизита Вашего проекта.
