Определение доступности Штриховки в выпадающих меню

Таким образом удается избежать одновременного показа слишком большого количества образцов. В выпадающих меню выбора Штриховки, находящихся в разных диалоговых окнах ARCHICAD, содержится не весь набор образцов штриховок проекта, а только те штриховки, которые могут быть использованы в зависимости от ситуации.

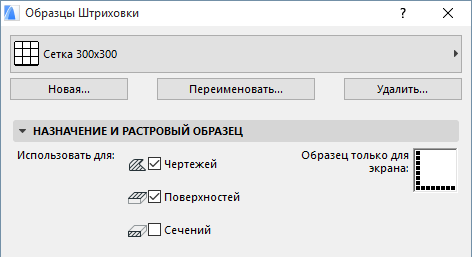

Откройте диалоговое окно команды Параметры > Реквизиты элементов > Образцы штриховки, чтобы увидеть панель Доступность и растровый рисунок.

Для каждого образца штриховки отмечен как минимум один из трех маркеров параметра "Использовать для".

Таким образом происходит фильтрация по категориям, позволяющая выводить не полный список штриховок в каждом меню.

Например,

•Для образца штриховки должен быть отмечен маркер "Штриховки поверхностей", если Вы хотите, чтобы этот образец был доступен в качестве Штриховки поверхностей, таких элементов, как Перекрытия или Крыши.

•В Строительных материалах могут использоваться только штриховки, определенные как “Штриховки сечений”.

В диалоговом окне Образцов штриховки можно легко изменять доступность любой штриховки по ее Категории.

Примечание: Присутствуют некоторые ограничения. Например, Штриховки-Рисунки не могут использоваться в качестве штриховок сечений.

См. Категории штриховки для получения дополнительной информации.
