Редактирование сетки в Teamwork

Примечание: Слово “разрез” в этом документе подразумевает разрезы, фасады и внутренние виды.

При редактировании сетки в окне разреза в Teamwork некоторые процедуры требуют выполнения дополнительных резервирований. Контекстно-зависимые всплывающие подсказки информируют Вас о том, что следует предпринять. Дополнительные резервирования необходимы в трех случаях, которые рассмотрены далее.

Редактирование сетки в разрезе

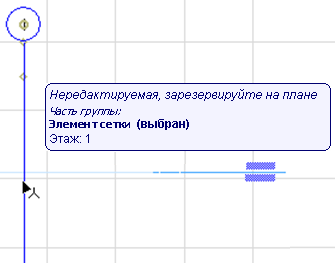

Вы можете зарезервировать элемент сетки в разрезе, используя обычные способы резервирования. Однако, после резервирования элемента сетки Вы не сможете приступить к ее редактированию до тех пор, пока не зарезервируете ее на плане этажа. Инфо-метка известит Вас об этом, если Вы попытаетесь приступить к редактированию элемента сетки, зарезервированного в разрезе:

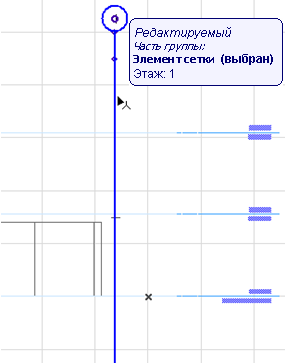

Перейдите на план этажа и зарезервируйте элемент сетки. Теперь вы можете редактировать сетку в разрезе.

Примечание: При резервировании и редактировании элемента сетки на плане этажа происходит построение заново разреза, включая элементы сетки; никаких дополнительных шагов не требуется.
