Связанные модули и XREF в Teamwork
Вы можете работать со Связями в Teamwork как и в индивидуальном проекте, при условии, что имеете соответствующие права доступа.
Добавление Новых Связей
•Требуются права доступа “Связи и XREF - Управление”.
Повторное Связывание Файла Источника Связи
•Требуются права доступа “Связи и XREF - Управление”.
•Требуются права доступа “Связи - Экземпляры”.
•Требуется зарезервировать Источники Связей в диалоге Менеджера Связей.
Обновление Файла Источника Связи
•Требуются права доступа “Связи и XREF - Управление”.
•Требуется зарезервировать Источники Связей в диалоге Менеджера Связей.
Как Зарезервировать Источники Связей

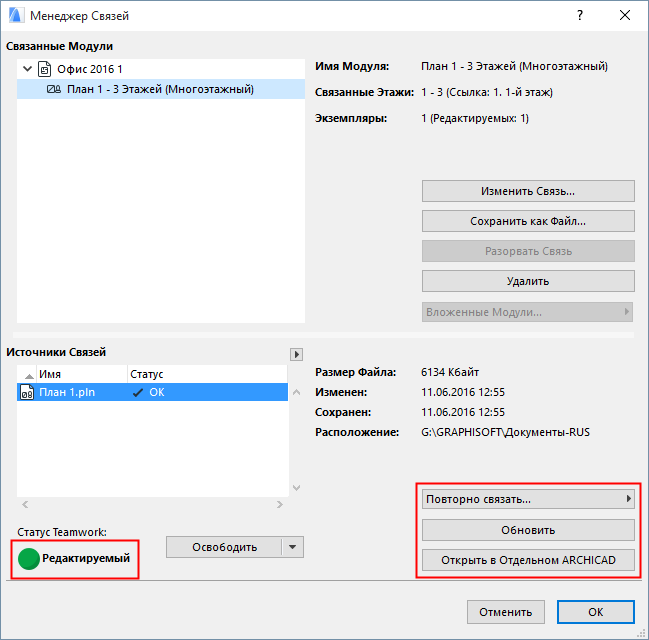

Откройте Менеджер Связей (Файл > Внешние Данные > Менеджер Связей) и нажмите кнопку Зарезервировать.
Обновление связи приводит к обновлению всех экземпляров модуля, независимо от того, кто ими владеет.
При Изменении, Удалении или Повторном Связывании связанного модуля в Менеджере Связей, это действие отражается только на зарезервированных вами экземплярах связанного модуля.
То же самое относится к удалению и замене экземпляров XREF.
Как Зарезервировать Экземпляр Связанного Модуля или Экземпляр XREF
После размещения экземпляра связанного модуля он автоматически резервируется за Вами.

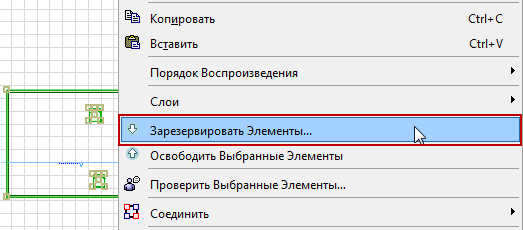

Размещенный экземпляр связанного модуля или XREF может быть зарезервирован или запрошен, как и любой другой элемент, с помощью команд панели Teamwork и контекстного меню.
Резервирование экземпляра Связанного Модуля или XREF означает, что вы имеете право перемещать или удалять его. Вы также можете изменять его параметры (например, ориентацию/поворот, Основной Слой, высоту, возвышение/этаж) и заменять его связь другими экземплярами.
Присоединение Новых XREF
•Требуются права доступа “Связи и XREF - Управление”.
•Требуется зарезервировать Менеджер Xref.
Присоединение или Изменение Существующих Ссылок XREF
•Требуются права доступа “XREF - Экземпляры”.
Разрыв Связей Экземпляров Связанных Модулей в Teаmwork
Команда "Разорвать" недоступна для Связанных Модулей в Teаmwork. Вы можете разорвать только связи отдельных Экземпляров.
1.Выберите Модуль на Плане Этажа.
2.Воспользуйтесь командой Разорвать Связи Выбранных Модулей, доступной в Параметрах Модуля.
Примечание: При использовании команды Разрыва связи, все размеры, нанесенные для элементов модуля, будут потеряны. Кроме того, будут утеряны все взаимосвязи Операций Твердотельного Моделирования.
Повторное Связывание и Перемещение из Проекта Teamwork

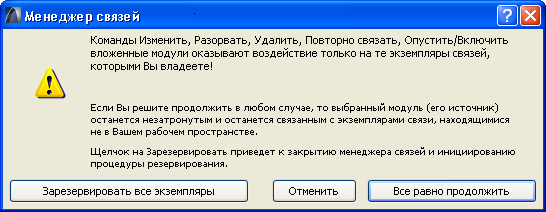

При выполнении повторного связывания/перемещения Источников Связей необходимо, чтобы экземпляры всех таких связей были зарезервированы вами. Если это не имеет место, то выводится сообщение с предупреждением о необходимости резервирования экземпляров:
При выборе варианта Все равно продолжить повторное связывание с новым источником произойдет только для тех экземпляров, которыми Вы владеете. Это означает, что источник разделится на два: зарезервированные Вами экземпляры будут повторно связаны с новым источником, а экземпляры вне Вашего рабочего пространства будут, как и прежде, связаны с исходным источником.
При выборе варианта Зарезервировать все экземпляры, инициируется резервирование. Это означает, что закроется окно менеджера связей и будут зарезервированы экземпляры связи. После завершения этой процедуры следует опять открыть менеджер связей и опять инициировать повторное связывание.
Совет. Произведите резервирование связанных модулей, которые следует повторно связать/переместить, до входа в менеджер связей.
В Teamwork команда Переместить в нижней части диалога Менеджер связей является доступной только в том случае, когда выбрано более одного источника связей. Однако, если выбор многих источников связей включает один или более исходных файлов pln, то команда Переместить не будет работать в случае варианта Из файла Teamwork. (Причина заключается в том, что программа будет пытаться найти новые исходные файлы с тем же именем и расширением, что тот, который Вы выбрали, однако проекты Teamwork не имеют расширения файла.) Решение заключается в том, чтобы произвести ИНДИВИДУАЛЬНОЕ повторное связывание каждого исходного файла с файлом Teamwork.
