Фильтрация Строительных Материалов при Обнаружении Коллизий

Для каждого Строительного Материала ARCHICAD можно определить его статус участия в Обнаружении Коллизий.

Для получения дополнительно информации см. Обнаружение несоответствий.

Воспользуйтесь маркером “Участвует в Обнаружении Коллизий”, находящимся в панели Категории и Свойства диалога Строительных Материалов (Параметры > Реквизиты Элементов > Строительные Материалы).

Если для какого-либо материала данный маркер не отмечен, то данный Строительный Материал не будет учитываться при использовании функции Обнаружения Коллизий.

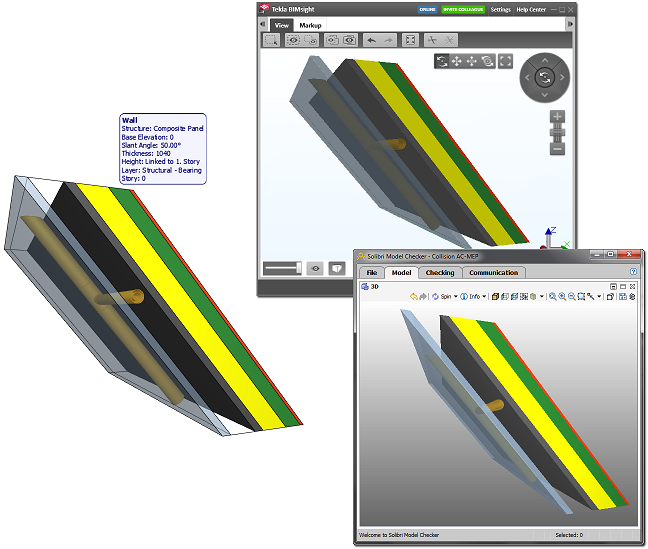

Например, этот маркер можно деактивировать для строительных материалов, используемых для моделирования воздушных прослоек в многослойных конструкциях или сложных профилях. Кроме того, можно активировать маркер “Экспортировать только Геометрию, участвующую в Обнаружении Коллизий”, находящийся в диалоге Параметров Экспорта Настройки Трансляции IFC. Таким образом, при экспорте модели в MEP-приложение посредством IFC, происходит передача только обладающих реальной геометрией частей элементов, участвующих в Обнаружении Коллизий, выполняемом в программах проверки IFC-моделей и в расширении ARCHICAD MEP Modeler. MEP-инженер может работать с системами (например, Отопления или Вентиляции) не получая постоянные сообщения от программы о выявленных коллизиях с воздушными прослойками.

При правильной настройке параметра “Участия в Обнаружении Коллизий” для воздушных прослоек, определяемых Строительными Материалами компонентов многослойных и профилированных элементов модели, MEP-инженер может размещать участки трасс, проходящие через эти прослойки, не беспокоясь о том, что функция Обнаружения Коллизий расширения MEP Modeler будет ошибочно выявлять коллизии этих элементов.

Для получения дополнительной информации о GRAPHISOFT MEP Modeler:

См. http://www.graphisoft.ru/archicad/mep_modeler/.
