Визуализация Импортируемых Данных
ARCHICAD предлагает несколько средств визуализации, которые облегчают нахождение и представление импортированного контента в ARCHICAD и, при необходимости, позволяют отличать его от архитектурной модели.
Чтобы отличать импортированные элементы от исходных элементов ARCHICAD, разместите их на отдельном слое.
Примечание: Вы можете указать, чтобы ARCHICAD делал это автоматически в процессе объединения, установив соответствующий управляющий элемент в параметрах транслятора IFC.

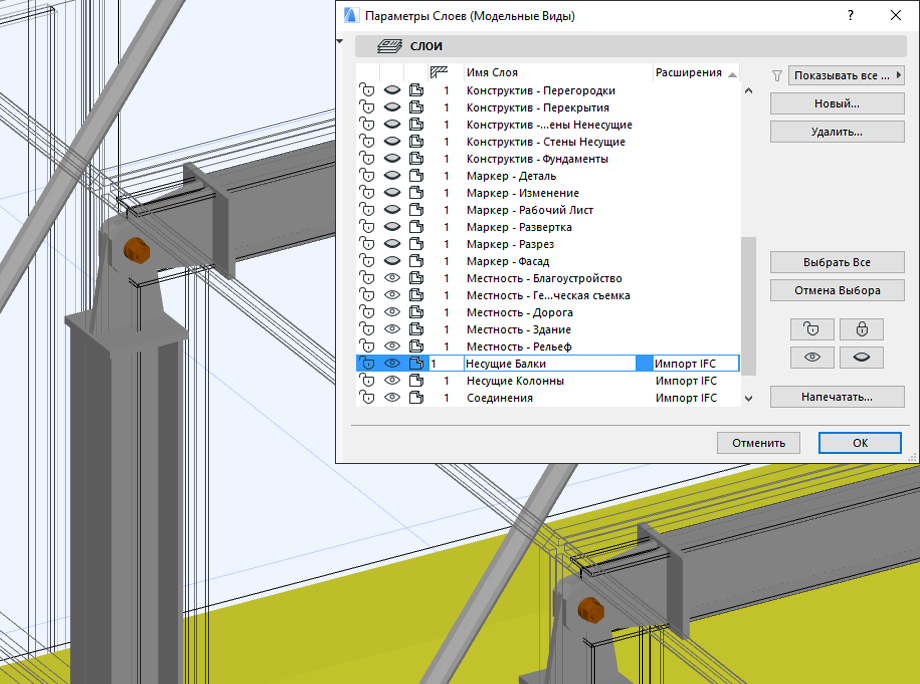

В 3D-видах можно использовать параметры слоев, чтобы показывать на экране импортированные конструктивные и механические элементы иначе, чем архитектурные элементы. Например, установите для архитектурных слоев каркасный режим 3D-вида, а для слоев импортированных элементов - с раскраской и тенями.
Чтобы отличать элементы различных программ, можно также использовать виды ARCHICAD. Например, используйте одни виды для показа архитектурных элементов, а другие - только для показа конструктивных/механических элементов.

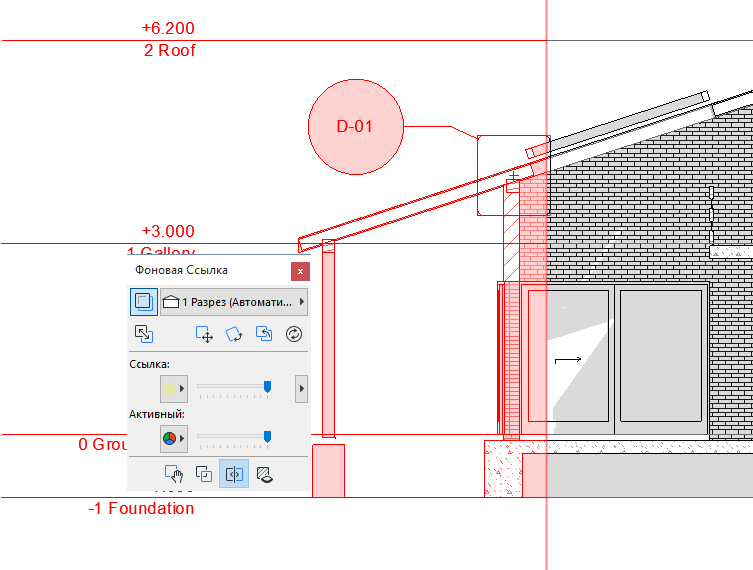

Если Вы активируете архитектурный вид, то можете использовать механизм Фон и ссылка, чтобы одновременно показывать на экране конструктивный/механический вид, который будет отличаться подсветкой или цветом, либо эти два вида будут отличаться местом расположения на экране.
Для детального ознакомления с функцией Фон и ссылка см. Виртуальный Фон: Использование Фоновых Ссылок для Редактирования и Сопоставления Видов и Чертежей.
