Назначения IFC (IfcRelAssigns) определяют взаимосвязи между различными элементами проекта. Каждый тип назначения может иметь свой собственный атрибут IFC (наиболее важный - Object Type) и стандартные или специальные свойства IFC. Есть следующие основные типы назначения IFC стандартов:
•Группа (Group) IFC (IfcGroup): Используйте для группирования в единое целое любых элементов проекта (элемент здания, этаж и т.д.). Например, колонна и балка являются сгруппированными компонентами рамной конструкции. Также для назначения IfcGroup доступно группирование с использованием многоуровневой иерархии. Например, можно сгруппировать рамные группы в группу ‘система рам’.
•Зона (Zone ) IFC (IfcZone): Используйте для объединения в одну группу элементов IfcSpace (эквивалент зон ARCHICAD). Например, зоны ARCHICAD, имеющие идентичную функцию, группируются в IfcZone под именем Зона безопасности. Также для назначения IfcZone доступно группирование с использованием многоуровневой иерархии. Например, можно сгруппировать несколько Зон ARCHICAD (IfcSpaces) в IfcZone (Зоны Безопасности), являющуюся частью группы IfcZone более высокого уровня (Правительственные Зоны).
•Система IFC (IfcSystem): Используется для ручного группирования любых элементов проекта (особенно элементов инженерных сетей) в иерархические системы. Например, элементов систем, созданных с помощью Конструктора MEP или экспортированных из различных инженерных приложений. Также доступна установка иерархии подсистем (родительских и дочерних систем). Например, сгруппированные лифты могут составлять систему вертикальных связей, являющуюся дочерней подсистемой системы оборудования. Или элементы, сгруппированные в систему холодного водоснабжения, могут являться подсистемой водоснабжения. Кроме того, можно назначать системы по пространственным структурным связям (IfcSite, IfcBuilding, IfcStorey или IfcSpace). Например, добавлять все Зоны ARCHICAD (IfcSpace) к системе проходящих через них воздуховодов.
•Действующее лицо (Actor) (IfcActor): Используется для приписывания действующего лица (человека и/или организации) и его роли (например, владелец, архитектор, заказчик) любому элементу проекта (проект, этаж, элемент здания и т.д.). Пример: присвоение действующих лиц “Архитектор проекта” и “Заказчик/владелец проекта” (GSA-требования) Ifc-проекту.
•Владелец пространства (Space Occupant ) (IfcOccupant): Используйте для определения взаимосвязи “Владеет” между действующим лицом (человеком и/или организацией) и одним или более IfcSpaces или их группами (IfcZone).
•Каталог Временного Ряда (IfcTimeSeriesSchedule): Используется для настройки расчетного числа людей, освещения и оборудования таких элементов проектов как Зоны ARCHICAD. Например, результирующие значения могут быть приписаны для IfcSpaces с указанием дат начала и окончания, времени эксплуатации в течении года, ежемесячно, еженедельно, ежедневно или на протяжении специальных указываемых повторяющихся периодов.
ARCHICAD поддерживает все вышеперечисленные типы Назначения IFC:

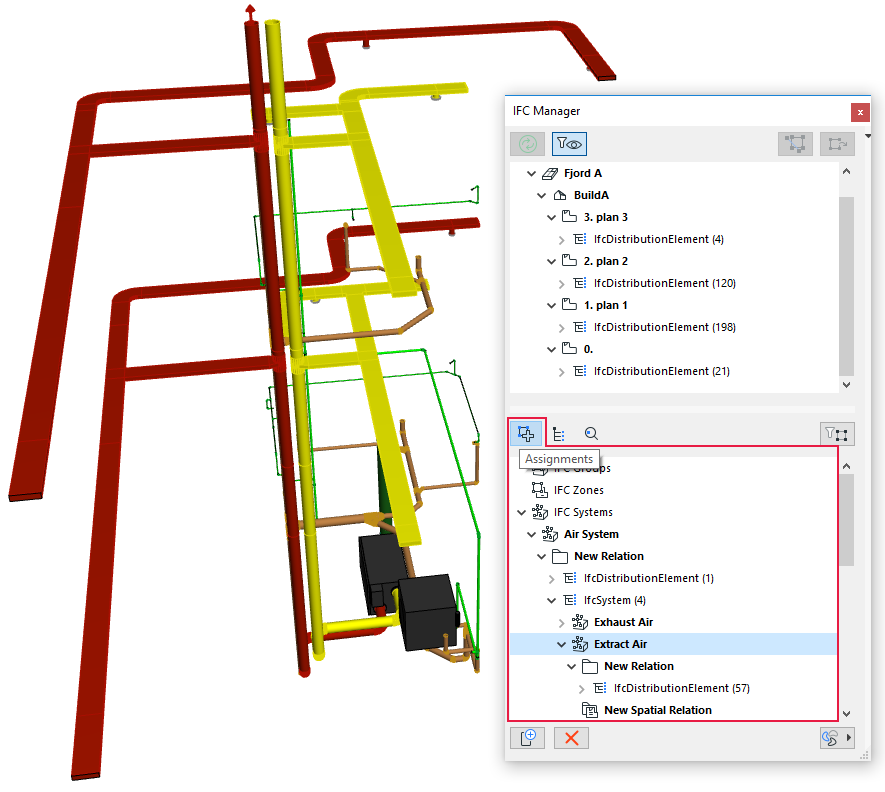

•Менеджер IFC позволяет устанавливать для проекта любые назначения и управлять всеми связанными с ними данными IFC;
•все упомянутые выше назначения данных создаются при импорте модели IFC (например, IfcSystems, включенные инженерную (MEP-типа) модель IFC или IfcZones, определенные в FM-приложении);
•все доступные Назначения IFC (указанные вручную или предварительно импортированные) экспортируются при сопоставлении в новые модели IFC из текущего проекта ARCHICAD.
См. Назначения.
