Диалог установки параметров элемента

Элементы ARCHICAD, созданные из элементов импортированной модели IFC, содержат стандартные и специальные свойства, которые показываются на уровне элемента в диалоге установки его параметров (панель Категории и Свойства > Свойства IFC).

Примечание: Импортированные элементы IFC и их свойства (в зависимости от используемого транслятора) в основном (по умолчанию) защищены от изменений в соответствии с концепцией ссылочной модели. При активировании слоев таких моделей они становятся модифицируемыми.

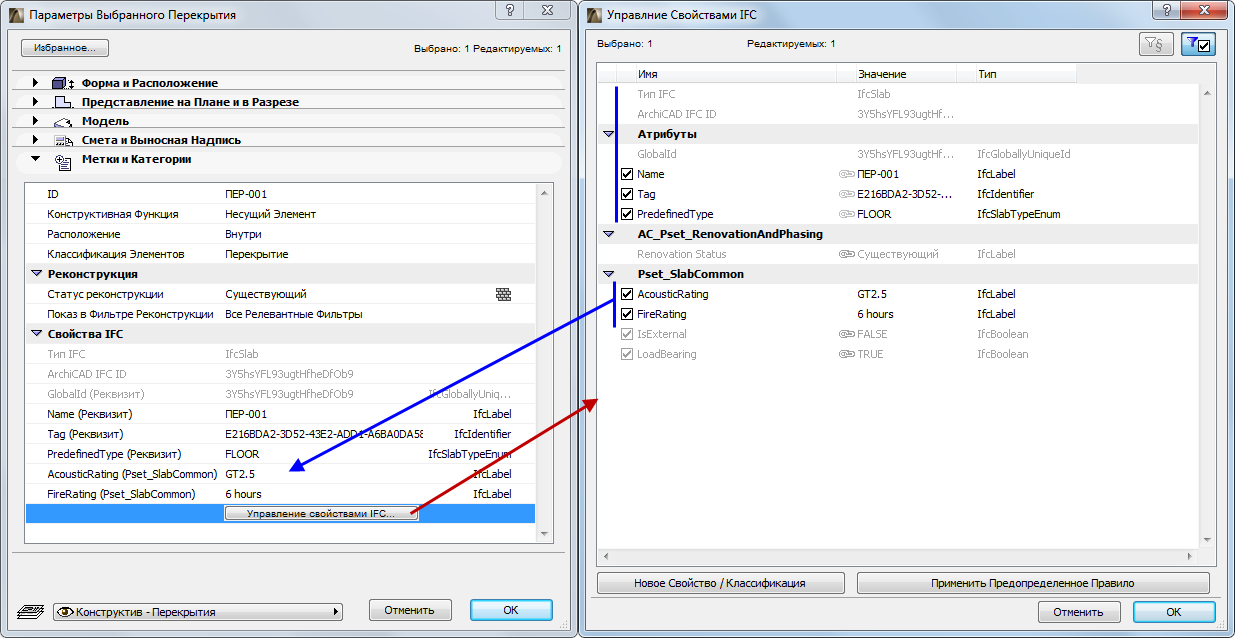

В Параметров Элементов можно управлять (определять и настраивать) IFC-данными (Атрибутами, стандартными и специальными Свойствами и Ссылками на Классификацию) для поиска (в диалоге Найти и Выбрать), создания спецификаций и выносных надписей, а также для осуществления экспорта IFC-модели. Новые данные IFC могут быть добавлены к соответствующим элементам вручную или автоматически на основе предварительно определенных правил в диалоге Управления Свойствами IFC. Интерфейс диалога Управления Свойствами IFC и все его функции полностью совпадают с правой стороной диалога Менеджера.

Для получения дополнительной информации см. Менеджер IFC и Создание и Редактирование данных IFC.

Примечание: Доступные стандартные типы данных Реквизитов и Свойств IFC зависят от назначенной “Классификации элемента”. Если для элемента Стены ARCHICAD используется Классификация Элемента “Стена”, то ему будет назначен IFC-тип IfcWall. В этом случае для него можно будет использовать только стандартные наборы IFC-данных, относящиеся к IFC-типу IfcWall (например, Набор Свойств Pset_WallCommon). Если элемент классифицируется как “Колонна”, то для него будут доступны стандартные IFC-свойства, относящиеся к IfcColumn (например, Набор Свойств Pset_ColumnCommon).

Новые данные и их значения или же просто отмеченные элементы без значений, будут отображаться в разделе Свойств IFC. Здесь можно указать значения в доступные незаполненные поля данных.
