Параметры Навесной Стены: Страница Схема
Данная страница предназначена для настройки свойств и образца сетки.
На странице Схемы, являющейся частью Системных Настроек Навесной Стены, настраиваются параметры Схемы.
Аналогичные элементы управления присутствуют в диалоге Инструмента Схема. Этот инструмент доступен только в режиме Редактирования Навесной Стены. Выпадающее меню Класс позволяет применить Системные настройки Схемы для выбранной Навесной Стены. Изменение каких-либо настроек в диалоге Параметров Инструмента Схема приводит к автоматическому назначению Схеме "Специального" Класса.

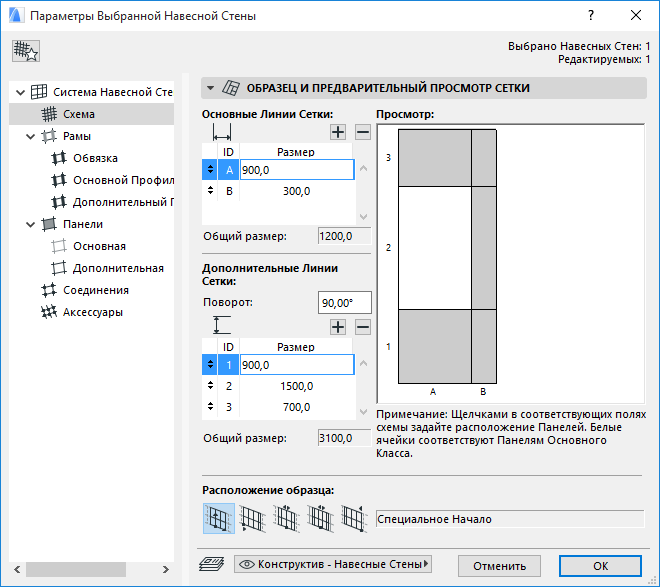

Параметры Навесной Стены: Страница Схема: Панель Образец и Предварительный Просмотр Сетки
Элементы управления, присутствующие в этой панели, позволяют настроить образец расположения Основных и Дополнительных Линий Сетки Навесной Стены. Данный образец определяет размеры и расположение Панелей Навесной Стены.
Основные Линии Сетки: Настройте расположение Основных Линий Сетки.
Внимание: Основное Направление Сетки любой Навесной Стены определяется при первоначальном создании Навесной Стены и всегда располагается перпендикулярно вектору ввода. Например, при создании Навесной Стены путем вытягивания полилинии, Основное Направление Сетки каждого сегмента Навесной Стены будет располагаться перпендикулярно сегменту (отрезку) полилинии. При создании дугообразной Навесной Стены Основное Направление Сетки соответствует направлению вытягивания поверхности Навесной Стены, которое располагается перпендикулярно плоскости ввода дуги.
Каждому полю панели в Основном Направлении присваивается буквенный ID (A, B, ...).
Задайте значение длины панели в Основном Направлении. Обратите внимание на изменения в окне предварительного просмотра.
Для создания нового поля панели нажмите кнопку с изображением знака плюс.
Чтобы удалить поле панели, выберите его из списка и нажмите кнопку с изображением знака минус.
Общий размер:. Здесь указывается общая длина образца сетки в Основном Направлении.
Дополнительные Линии Сетки: Настройте расположение Дополнительных Линий Сетки.
Внимание: Дополнительное Линии Сетки по умолчанию располагаются перпендикулярно Основному Линиям. Вы можете изменить этот угол (в пределах от 20 до 160 градусов) поворота Дополнительных Линий.
Поворот: Задайте значение угла поворота Дополнительных Линий Сетки относительно Основных.
Примечание: Изменения значения угла поворота никак не отражаются в окне предварительного просмотра.
Каждому полю панели в Дополнительном Направлении присваивается числовой ID (1, 2, ...).
Задайте значение длины панели в Дополнительном Направлении. Обратите внимание на изменения в окне предварительного просмотра.
Для создания нового поля панели нажмите кнопку с изображением знака плюс.
Чтобы удалить поле панели, выберите его из списка и нажмите кнопку с изображением знака минус.
Общий размер. Здесь указывается общая длина образца сетки в Дополнительном Направлении.

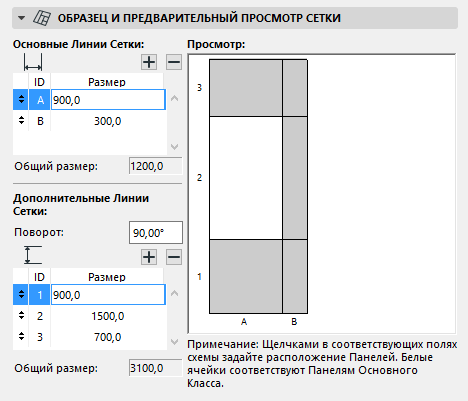

В окне Предварительного Просмотра отображается образец Сетки и текущее расположение панелей обоих классов. Также это окно служит для настройки расположения Классов Панелей в образце.
Каждый щелчок в ячейке сетки приводит к переключению Класса соответствующей Панели.
•Панели Основного класса окрашиваются в белый цвет.
•Серый цвет используется для обозначения Панелей Дополнительного класса.
Параметры классов Панелей (Основного и Дополнительного) настраиваются на соответствующих страницах диалога Параметров Навесной Стены.
Данный элемент управления предназначен для определения места расположения начала образца на сегменте Линии Привязки Навесной Стены.
•Для Навесной Стены с плоской или цилиндрической опорной поверхностью “сегментом Линии Привязки” является первый вектор (или дуга), начерченный при определении поверхности.
•Для Навесной Стены, создаваемой при помощи вытягивания профиля, каждый сегмент полилинии привязки рассматривается отдельно: расположение образца, задаваемое этим переключателем, применяется для каждого отдельного сегмента Навесной Стены.
Возможны следующие варианты расположения Образца.
•Специальное Начало: Образец Сетки может перемещаться графически в основном направлении после создания и выбора Навесной Стены.
Следующие четыре варианта фиксируют начало Образца Сетки в специальных точках Навесной Стены. Фиксируется только Основные Линии, а Дополнительные Линии остаются доступны для редактирования.
•Начать с Сегмента: Начало Образца сетки располагается в начале сегмента привязки.
•Начать от Центра: Начало Образца сетки располагается в центре сегмента и тиражируется в обе стороны от центра. При выборе этого варианта первая линия сетки всегда проходит через центр Навесной Стены.
•Выровнять по Центру: Центр Образца сетки располагается в центре сегмента.
•Закончить на Сегменте: Образец сетки начинается в конечной точке сегмента.
