Панель окна/двери Просмотр и расположение

Используйте расположенные ниже поля для редактирования следующих параметров:

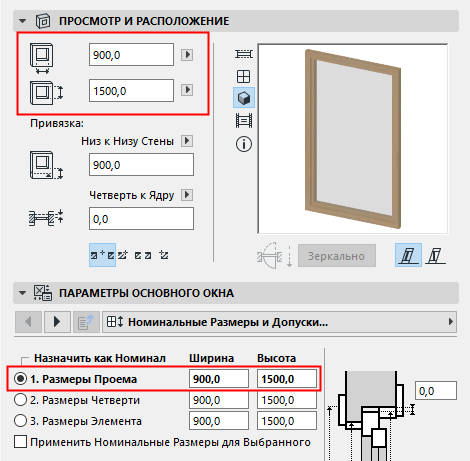

Ширина. Укажите здесь ширину проема.

Высота. Укажите здесь высоту проема.

Примечание: Эти значения Ширины/Высоты являются Номинальными Размерами окна, которые также можно задать при помощи Графического Интерфейса на вкладке Номинальных Размеров и Допусков.

Значение нижней/верхней части окна/двери. Укажите высоту Подоконника Окна или Порога Двери относительно выбранной точки привязки.

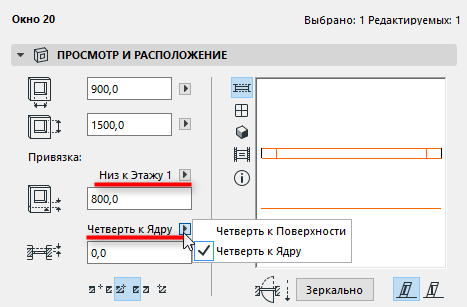

Укажите точку привязки низа/верха при помощи выпадающего меню, расположенного под полем ввода значения:

См. также Высота Низа или Верха.

Четверть: Укажите глубину четверти (если она имеется.

Возможно установить Привязку четверти либо к поверхности Стены, либо к Ядру Стены (ближайшему к поверхности слою ядра, если присутствуют несколько слоев ядра). Такая привязка очень удобна при использовании Многослойных стен.

См. также Привязка Четверти.

Примечание: Значение Четверти в Панели Просмотр и Расположение совпадает со значением Глубины Четверти на вкладке Четверть, доступной в панели Специальных Параметров Двери/Окна.

Область Предпросмотра

См. Варианты просмотра.

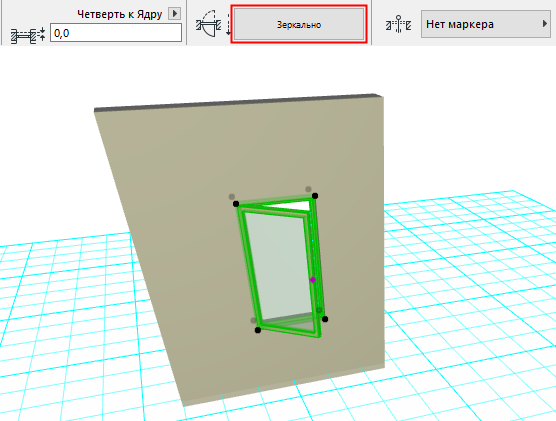

Маркер Зеркально используется, если Вам нужно изменить направление открывания окна/двери с одной стороны на другую, не изменяя положения коробки. (Также эта кнопка присутствует в Информационном табло).

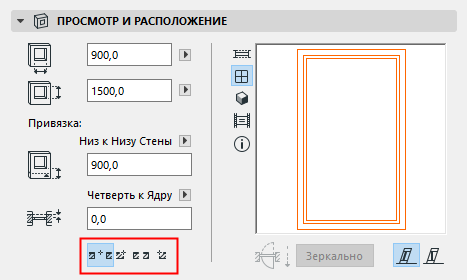

Точка привязки. Этот управляющий элемент управляет способом размещения нового окна/. Выберите один из геометрических вариантов размещения окна/двери - с
привязкой по оси или с привязкой по краю.

После размещения проема в Стене, можно изменить его Геометрический вариант (при помощи элемента управления Точкой привязки в Информационном табло или клавишной команды.)

См. также Размещение окон и дверей.

Плоскость проема. Этот параметр уместен только в том случае, когда окно/дверь размещается в наклонной стене.

•Согласно стене. Плоскость окна/двери будет следовать плоскости стены.

•Вертикально. Окно/дверь размещается вертикально не зависимо от расположения плоскости стены.

Для получения дополнительной информации см. Установка плоскости окна/двери в наклонных и сложных стенах.
