Реквизиты Модели Проема в Стене

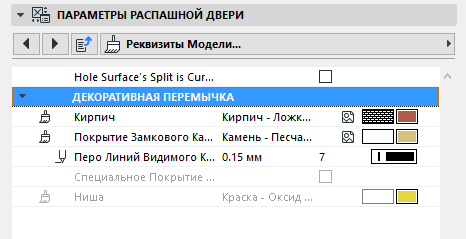

Ниже приводится описание вкладки Реквизиты Модели (Раздела Проем в Стене), доступной в Панели Специальных Параметров Дверей и Окон, входящих в состав Библиотеки ArchiCAD.

Эта вкладка предназначена для настройки 3D-реквизитов декоративной перемычки, если она используется.


Поверхность Отверстия Искривлена

Данный элемент управления может применяться по умолчанию при создании проемов с использованием GDL.

Если для покрытия откосов проема используются покрытия Внутренней   и Наружной Поверхностей Стены (см. Покрытие Боковых Поверхностей Проема), то эти отверстия могут стыковаться по прямой линии или по дуге.

Активация маркера Поверхность Отверстия Искривлена приводит к стыковке покрытий по дуге.
