Параметры Инструмента Изменения
Для получения информации об общих параметрах для всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения дополнительно информации о этой панели см. Управление Редакциями.
ID Изменения: Этот ID используется для идентификации Изменения в Менеджере Изменений, в Редакции Макета и в ведомостях.
Имя Изменения: Введите Имя, описывающее Изменение.
Примечание: При размещении несвязанного маркера Изменения поля ID/Имя недоступны. Для несвязанного маркера введите специальный текст в Панели Маркера, расположенной ниже.
Тип маркера. Выберите Создание нового Изменения или Размещение несвязанного Маркера.
•При выборе варианта Создать Новое Изменение Маркер Изменения связывается с создаваемым Изменением. Название маркера отображается в поле Ссылка на , расположенном ниже.
•При выборе варианта Разместить несвязанный Маркер создается новый независимый Маркер Изменения. Это графический элемент, не связанный ни с одним Изменением, но вы можете в любой момент выполнить его привязку к существующему Изменению.

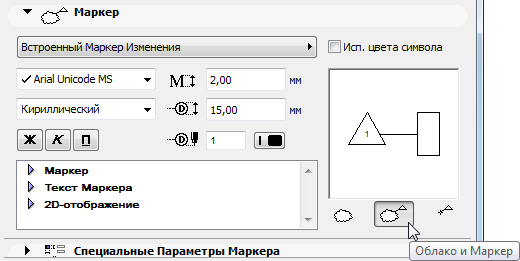

Выпадающий список Типов Маркера: Выберите параметрический маркер Изменения из выпадающего списка.
При этом в окне предпросмотра отображается 2D-символ маркера, а в других полях этого диалога - его значения. Объект маркера может содержать специальные параметры, которые отображаются в следующей панели.
Форматирование маркера. Выберите цвет пера, толщину пера, шрифт, кодировку шрифта, размер текста, высоту и стиль текста для форматирования маркера.
Использовать цвет символа. Отметьте этот маркер, если Вы хотите проигнорировать установки цвета пера, сделанные выше, и использовать перо, которое было указано при создании 2D-символа элемента.
Компоненты Элемента Изменения: Выберите компоненты элемента Изменения, которые хотите разместить: Облако и Маркер, только Облако или только Маркер.
Просмотр. Справа расположено окошко предварительного просмотра того, как будет выглядеть маркер при его размещении.
Панель Специальных Параметров Маркера Изменения
Данная панель используется для настройки параметров Облака и/или Маркера (выбранного в расположенной выше панели) и текста маркера Изменения (включая необходимые Автотексты). (При размещении только Облака параметры Текста Маркера становятся недоступны.)
