Преобразование Параметров Замены Штриховки Модельных Видов в Параметры Графической Замены

Панель Замены Показа Штриховки была удалена из диалога Параметров Модельного Вида. Теперь замена показа штриховки определяется Правилами Графической Замены (ПГЗ). Эти правила применяются для отдельных видов/проекций в виде Комбинаций Графической Замены.

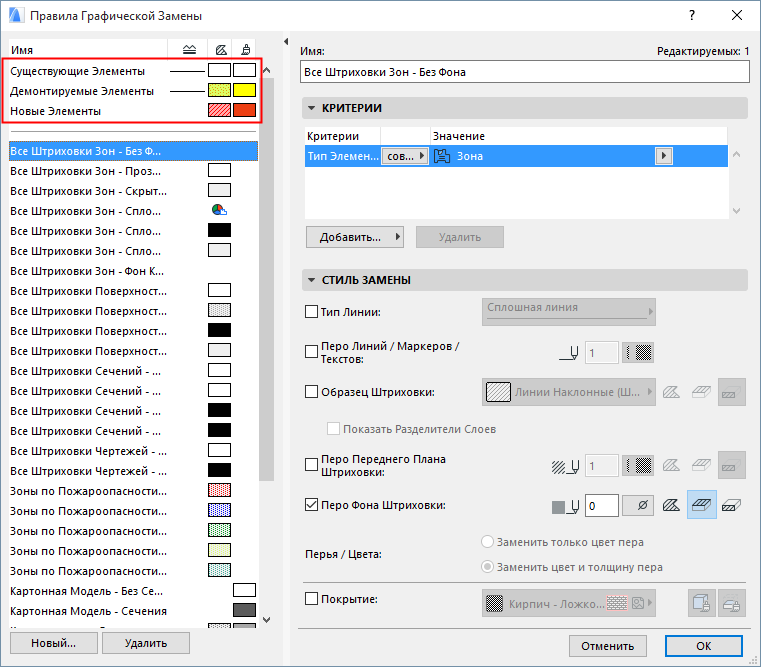

Стили Замены для Реконструкции (из предыдущих версий AC) теперь являются предварительно настроенными Правилами Графической Замены.

Обратите внимание:

•Правила Замены при Реконструкции действуют так же, как и раньше, но замена “Oбразца Штриховки” теперь применяется по умолчанию только для Штриховки Сечений, влияя при этом на Сплошную Штриховку Сечений.

•Замена перьев Переднего Плана Штриховки и Фона Штриховки осуществляется по отдельности. Если замена этих реквизитов не настроена, то применяются собственные настройки элементов.

•Функции замены не влияют на Прозрачный Фон (как и в предыдущих версиях)

•Цвета Фона Окна и Фона RGB могут определяться правилами замены (новая функция)

•Ранее существовавшие Параметры Модельного Вида для Замены Показа Штриховки были преобразованы в соответствующие Правила Графической Замены, поэтому проекты, созданные в предыдущих версиях, отображаются без каких-либо изменений.

•При выполнении миграции проектов, в которых настроены Комбинации Параметров Модельного Вида, заменяющие хотя бы одну Штриховку, в ARCHICAD 20 создаются соответствующие Комбинации Графической Замены.

•Для всех открытых проекций мигрирующего проекта будет использоваться одна и та же Комбинация Графической Замены. Затем вы можете настроить в ARCHICAD 20 различные Комбинации Графической Замены для каждого отдельного вида/проекции.

•Исключение: В ARCHICAD 19 Замена Параметров Модельного Вида не действовала в 3D-окне. Поэтому в мигрирующих проектах для 3D-окна по умолчанию применяется вариант Без Замены.

•Правила Графической Замены (включая три встроенных Правила Замены при Реконструкции) будут иметь приоритет, даже если в параметрах проекции были применены другие настройки графической замены (Отображения Сечений Модели или Отображения Покрытий Сечений в 3D).
