Миграция Крыш и Световых Люков

Крыши

Односкатные Крыши

Все Крыши, выключая купола и сводчатые Крыши, будут преобразованы в множество Односкатных Крыш в ARCHICAD 20. Внешний вид Крыш не изменяется.

Показ Односкатной Крыши/Светового Люка

По умолчанию все вновь размещаемые Крыши и Световые люки в ARCHICAD 20 отображаются в окне Плана Этажа с показом всех видимых контуров, как спроецированные из 3D-вида (Точная 3D-проекция).

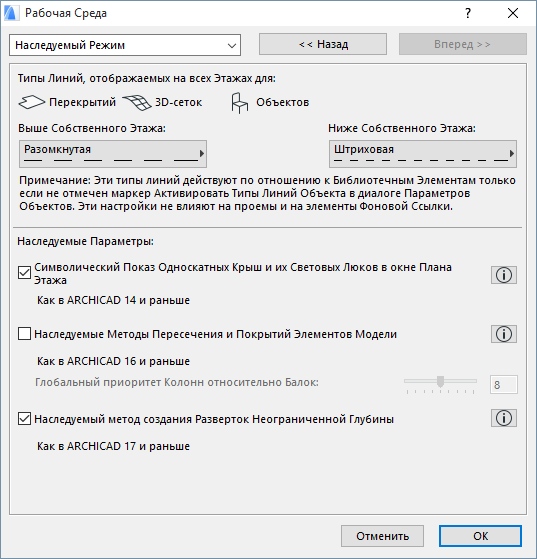

Если вы хотите, чтобы Односкатные Крыши (и содержащиеся в них Световые Люки) отображались в ARCHICAD 20 так, как это было в ARCHICAD 14, то есть только их верхние поверхности (Символически), вы можете сделать это с помощью соответствующего параметра проекта: воспользуйтесь командой  Параметры > Рабочая Среда Проекта > Наследуемый Режим. В разделе Наследуемых Параметров отметьте маркер “Использовать Символический Показ Односкатных Крыш и их Световых Люков в окне Плана этажа” для переключения в соответствующий режим.

Щелкните на расположенной справа кнопке Информации, чтобы увидеть иллюстрированное пояснение различий отображения.

Световые Люки

Световые Люки, Размещенные Инструментом Световой Люк

При переводе проекта, содержащего Световые Люки, размещенные инструментом Световой Люк, они будут автоматически преобразованы в Световые Люки ARCHICAD 20 с сохранением всех параметров и с возможностью использовать по отношению к ним все новые возможности ARCHICAD 20, которые относятся к Световым Люкам. Однако, их способ показа на плане этажа по умолчанию остается “символическим”, как это было в предыдущих версиях. Внешний вид световых люков не изменится, их параметры показа на плане этажа останутся прежними, хотя они не доступны для Световых Люков в ARCHICAD 20.

Световые Люки, Размещенные Инструментом Объект

Световые Люки, размещенные инструментом Объект, остаются объектами и к ним нельзя будет применить все функциональные возможности, имеющиеся в ARCHICAD 20 по отношению к Световым Люкам.
