単一カーテンウォールを作成するには、カーテンウォールツールを起動して、情報ボックスから［ポリライン - 単一図形作成法］を選択します。
注記：ポリライン図形作成法は、断面、立面、展開図ウィンドウでも使用できます。このウィンドウでは、「単一」方法を使用すると、カーテンウォールが切断面から垂直に押し出されます。
「断面図ビュー内でのカーテンウォールの位置決め」を参照してください。
平面図で作業しているときに、必要に応じて建物の残りの側面に対してカーテンウォールを配置できます。

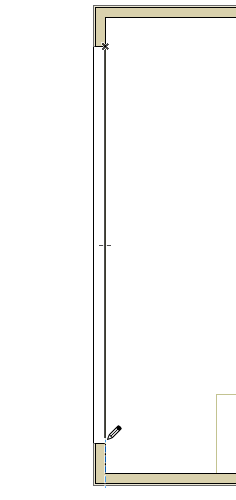

1.カーテンウォールの長さを表す基準線を描画します。
2.クリックして、基準線の入力を終了します。

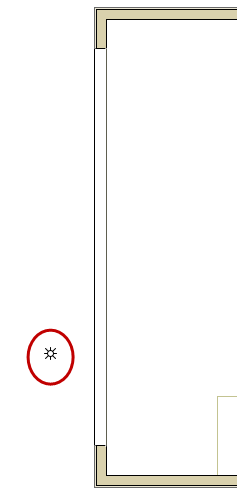

3.太陽カーソルが表示されます。太陽カーソルでクリックすると、カーテンウォールの「外側」が定義されます。カーソルを建物の外側に移動して、クリックします。
4.表示される［カーテンウォールを配置］ダイアログで、カーテンウォールの高さと勾配（デフォルトは90度）を入力します。
注記：［カーテンウォールを配置］ダイアログボックスの［位置決め］部分のアイコンから、3 つの方法でカーテンウォールの高さを定義できます。
詳細は、「［カーテンウォールを配置］ダイアログボックス：平面図と3Dウィンドウ」を参照してください。

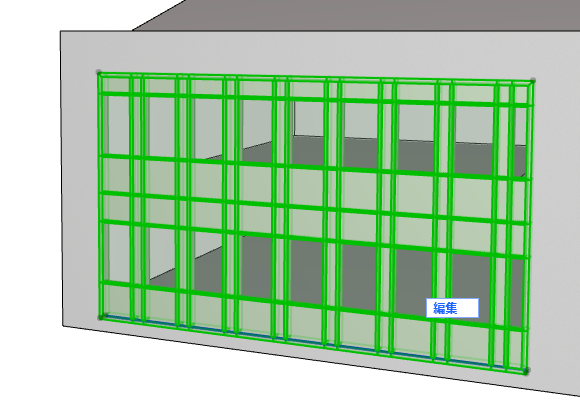

5.［配置］をクリックします。3Dウィンドウで結果を確認します。

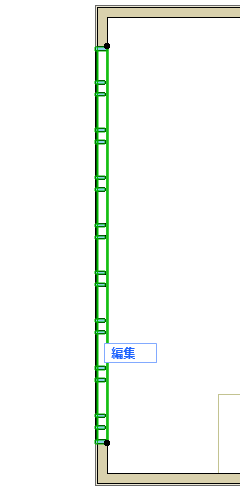

編集モードを使用してカーテンウォールの部材を個別に編集するには、カーテンウォールを選択して［編集］ボタンをクリックします
「カーテンウォール編集モード」を参照してください。
