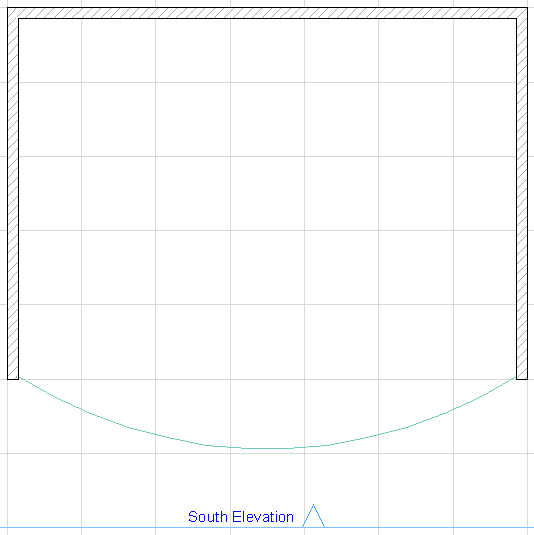

平面図にある次の建物は、曲線スラブに基づいています。
南立面に曲線カーテンウォールを追加するには、次の手順に従います。
1.カーテンウォールツールを有効にして、情報ボックスから3点図形作成法を選択します。

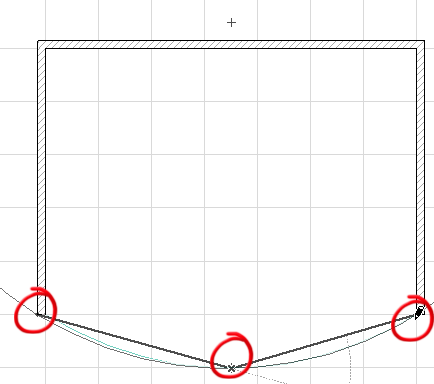

2.3つの点をクリックして、カーテンウォールの基準円弧を定義します。
3.4回目のクリックで、壁の両終端と円柱の中心点で形成される角度を定義します。
4.太陽カーソルをクリックして、カーテンウォールの「外側」を定義します。
5.［カーテンウォールを配置］ダイアログが表示されるので、カーテンウォールの高さを入力します。ここでは、6200 mmと入力します。
曲線カーテンウォールの場合、勾配を設定できません。勾配は常に垂直となります。
注記：［カーテンウォールを配置］ダイアログボックスの［位置決め］部分のアイコンから、3つの方法でカーテンウォールの高さを定義できます。
詳細は、「［カーテンウォールを配置］ダイアログボックス：平面図と3Dウィンドウ」を参照してください。
6.［配置］をクリックして、ダイアログを閉じます。カーテンウォールが配置されます。
3Dウィンドウで結果を確認します。
