連続図形作成法を使用すると、連続ポリラインとして描画された基準線に基づいた、複数分節のカーテンウォールを作成できます。

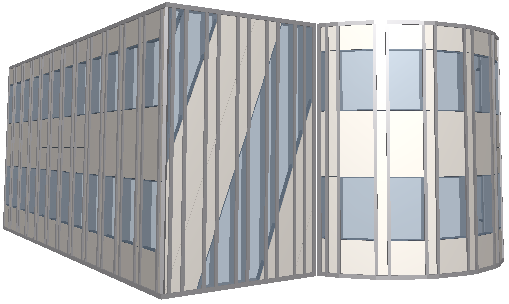

•連続カーテンウォールの分節ごとに、個別のパターンを持つ独立したスキームを設定できます。
•フレームは常に、 2 つの隣接する分節が結合される場所に配置されます。このフレームは削除できません（必要であれば、編集モードでフレームを選択し、フレーム設定のタイプを調節して、タイプを不可視に設定できます）。
•連続カーテンウォールには、分節と同じ数のスキームがあります。 1 つずつスキームを選択して、各スキームを個別にカスタマイズできます。
連続カーテンウォールの例

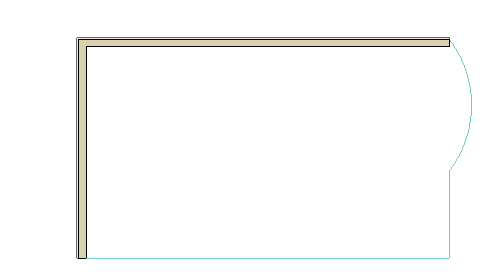

この例では、連続カーテンウォールを、複雑なスラブの輪郭に沿って配置します。
1.カーテンウォールツールを有効にして、情報ボックスから連続図形作成法を選択します。

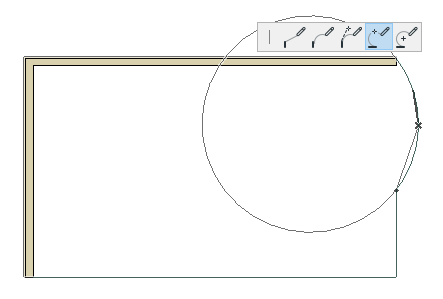

2.ポリラインの描画と同様のペットパレットコントロールを使用して、スラブの輪郭をなぞってカーテンウォールの基準線を作成します。線の入力を終了するには、ダブルクリックします。
3.太陽カーソルをクリックして、カーテンウォールの「外側」を定義します。
4.［カーテンウォールを配置］ダイアログが表示されるので、カーテンウォールの高さを入力します。ここでは、6200 mmと入力します。
連続カーテンウォールの場合、勾配を設定できません。勾配は常に垂直となります。
注記：［カーテンウォールを配置］ダイアログボックスの［位置決め］部分のアイコンから、3 つの方法でカーテンウォールの高さを定義できます。
詳細は、「［カーテンウォールを配置］ダイアログボックス：平面図と3Dウィンドウ」を参照してください。
5.［配置］をクリックして、ダイアログを閉じます。カーテンウォールが配置されます。

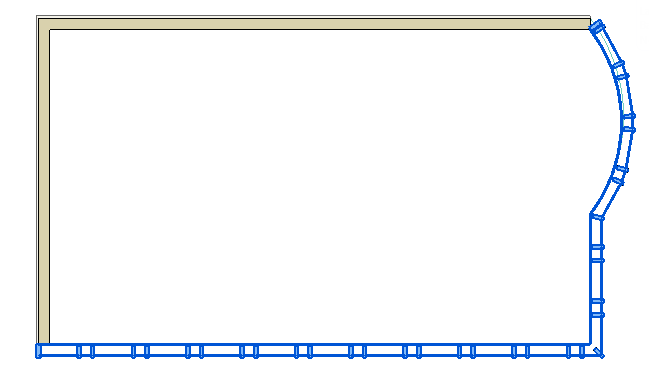

結果：3分節の基準線に基づいた単一のカーテンウォールが作成されます。
