3Dウィンドウで、半円柱カーテンウォールをスラブに配置します。
1.半径と軸図形作成法と水平入力面法を選択します。

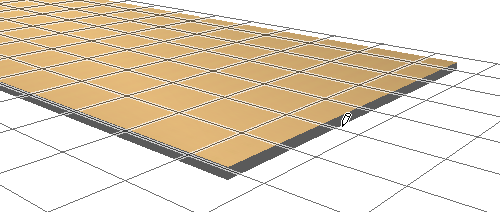

2.スラブをクリックし、対応する水平入力面を配置します。

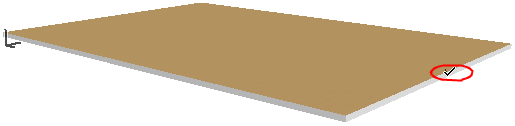

3.スラブの中心点を特定し、1回クリックします。半円柱の軸がこの点を通過します。

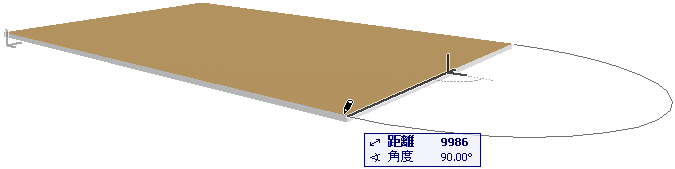

4.マウスボタンを押したまま、カーソルをスラブの最終端まで移動します。
5.クリックして半円柱の半径を定義します。画面上で、簡単に構造を確認できます。

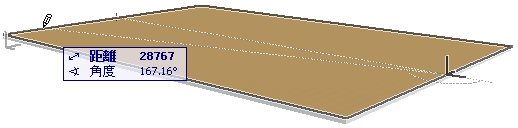

6.カーソルを移動して、押し出されるカーテンウォールの長さを定義します。
7.クリックしてカーテンウォールを完成させます。

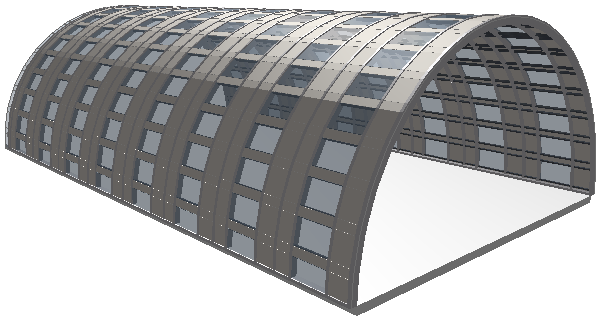

3Dで結果を確認します。
