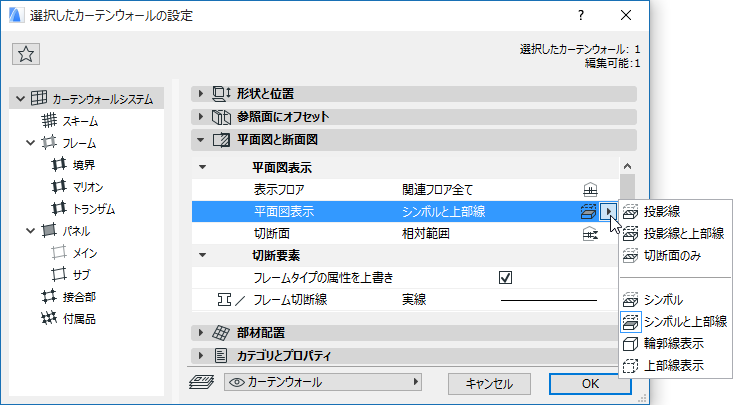

平面図ビューおよび断面図ビューでのカーテンウォールの表示は、カーテンウォールの設定で定義します。
カーテンウォールのデフォルトの平面図表示オプションは、「シンボルと上部線」と呼ばれるもので、カーテンウォールの設定での独自のオプションです。
［シンボルと上部線］では、フレームおよびパネル要素がシンボル表示で描画されます。カーテンウォールの3Dモデルは平面図の切断面の高度での切断として表示され、さらにカーテンウォールの上部（平面図の切断面の上にある部分）とその投影（下方向）部分が表示されます。
シンボルと上部線モードでは、付属品と接合部は平面図には表示されず、フレームの中心線だけが表示されます。
シンボルオプションまたはシンボルと上部線オプションは、通常の垂直のカーテンウォールにお勧めします。その他の形状の場合は、［投影線］オプションのほうが良い成果が得られます。
［ドキュメント］→［モデル］→［モデル表示オプション］に移動します。［組み立て要素オプション］パネルで、2 つのカーテンウォール表示用の環境設定から、どちらかを選択します。この設定が適用されるのは、3D、断面図タイプおよび3Dドキュメントウィンドウだけです。
•全て：パネルとフレームがカーテンウォールに表示されます。
