カーテンウォールフィールド

説明

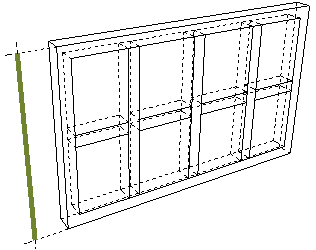

高さ

カーテンウォールの高さ。これは［カーテンウォールシステム設定］または情報ボックスで定義します。

長さ

カーテンウォール長さ

パネル数

カーテンウォールパネルの数

パターン角度

列グリッドラインから時計回りに測定した行グリッドラインの回転角。この角度は［カーテンウォールのスキームの設定］/［グリッドパターン］パネルの［行］で定義します。

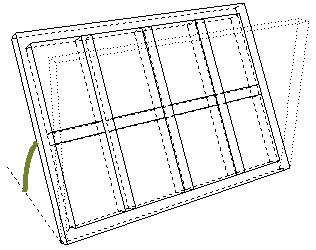

傾斜角度

カーテンウォールの傾斜角度。これは［カーテンウォールシステム設定］または情報ボックスで定義します。

境界を含んだ表面積

境界フレームの表面積を含むカーテンウォールの表面積。

•境界フレームが「グリッド内」に配置されている場合（カーテンウォールの設定/カーテンウォールシステム/部材配置：境界フレームを配置「内側」）、このパラメータの値はカーテンウォールの全体的な表面積パラメータと同じです。

•境界フレームが「グリッド外」または「グリッドの中心」に配置されている場合、境界フレームが境界線からはみ出すため、このパラメータは全体的な面積パラメータの値を超過します。

•境界フレームに非表示タイプのフレームを使用する場合（カーテンウォールの設定/カーテンウォールシステム/フレーム：境界）、このパラメータの値は全体的な表面積パラメータよりも小さくなります。

厚さ

これは［カーテンウォールシステム設定］または情報ボックスで定義します。カーテンウォールの基準面から反対面までの距離です。

フレーム合計長さ

カーテンウォール内の全てのフレームの長さの合計。フレームの形状が均一でない場合、フレーム長さの値は最短と最長の長さの平均を使用して計算されます。

合計パネル表面積

全てのカーテンウォールパネルの総表面積。これにはパネル間のフレームの面積は含まれません。合計パネル表面積を確認するには、編集モードでパネルが可視の状態でカーテンウォールを表示します。
