このパネルを表示するには、［ドキュメント］→［モデル］→［モデル表示オプション］を選択します。
詳細は、「モデル表示オプション（MVO）」を参照してください。

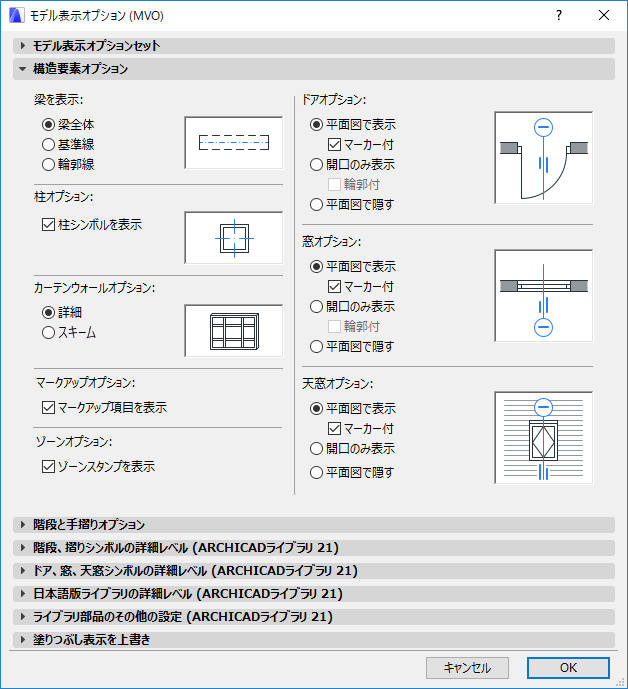

コントロールを使用して、プロジェクト内の組み立て要素（梁、ドア、窓、柱、およびマークアップ項目）のモデル表示オプションを決定します。各コントロールグループの隣にあるプレビューウィンドウで、表示結果を確認できます。
注記：このオプションは、表示オプションとは無関係です。
［梁を表示］：平面図で梁をどのように表示するかのオプションを選択します。
•梁全体
•基準軸
•輪郭線
［柱シンボルを表示］：このボックスをチェックすると、モデル内の柱ごとに柱の設定（［平面図と断面図パネル］→［平面図シンボル］）で選択したシンボルが表示されます。
詳細は、「柱の［平面図と断面図］パネル」を参照してください。
［カーテンウォールオプション］：カーテンウォールをどのように表示するかの2つの環境設定から1つを選択します。この設定が適用されるのは、3Dおよび3Dドキュメントウィンドウだけです。
•［全て］：パネルとフレームがカーテンウォールに表示されます。
•［スキーム］：スキーム（グリッドラインおよび境界）のみが表示されます。
マークアップオプション
•［マークアップ項目を表示］：プロジェクトマークアップ項目をプロジェクトに表示する場合は、このボックスをチェックします。
ゾーンオプション
•［ゾーンスタンプを表示］：プロジェクトでゾーンスタンプを表示する場合は、このボックスをオンにします。
［ドアオプション］：プロジェクト内のドアをどのように表示するかのグローバルオプションを選択します。
•［平面図で表示］：平面図および切断面タイプのウィンドウに、ドアが該当するシンボルとともに表示されます。
［マーカー付］：このボックスをチェックすると、ドアがマーカー付きで表示されます（［ドア設定］ダイアログボックスで割り当てられている場合）。
•［開口のみ表示］：平面図ビューと断面図ビューの両方で、ドア自体ではなく、ドアの配置が壁の開口部で示されます。
［輪郭付］：平面図のドアの開口部にドアの輪郭が含まれます。
•［平面図で隠す］：配置されたドアまたはドアの開口部が平面図に表示されません（切断面タイプのビューには、ドアの開口部のみ表示されます）。
［窓オプション］：プロジェクト内の窓をどのように表示するかのグローバルオプションを選択します。
•［平面図で表示］：平面図および切断面タイプのウィンドウに、窓が該当するシンボルとともに表示されます。
［マーカー付］：このボックスをチェックすると、窓がマーカー付きで表示されます（［窓設定］ダイアログボックスで割り当てられている場合）。
•［開口のみ表示］：平面図ビューと断面図ビューの両方で、ウィンドウ自体ではなく、ウィンドウの配置が壁の開口部で示されます。
［輪郭付］：平面図上のウィンドウの開口部にウィンドウの輪郭が含まれます。
•［平面図で隠す］：配置された窓または窓の開口部が平面図に表示されません（切断面タイプのビューには、窓の開口部のみ表示されます）。
［天窓オプション］：プロジェクト内の天窓をどのように表示するかのグローバルオプションを選択します。
•［平面図で表示］：平面図および切断面タイプのウィンドウに、天窓がホストの屋根またはシェルの平面図表示設定に従って表示されます。
［マーカー付］：このボックスをチェックすると、天窓がマーカー付きで表示されます（［天窓設定］ダイアログボックスで割り当てられているマーカーがある場合）。
•［開口のみ表示］：平面図ビューと断面図ビューの両方で、天窓自体ではなく、天窓の配置が屋根/シェルの開口部で示されます。
•［平面図で隠す］：配置された天窓または天窓の開口部が平面図に表示されません（切断面タイプのビューには、天窓の開口部のみ表示されます）。
