このダイアログボックスのコントロールを使用して、グリッドパターンを定義します。
カーテンウォールのシステム設定の［スキーム］ページで、スキームのシステムレベルのデフォルト設定を設定します。
スキームのツールの設定にも同じコントロールが含まれています。これはカーテンウォール編集モードでのみ使用可能です。［クラス］ポップアップを使用して、選択したカーテンウォールにシステムレベルのスキーム設定を適用します。スキームのツールの設定でパラメータをカスタマイズすると、［クラス］ポップアップに「カスタム」と表示されます。

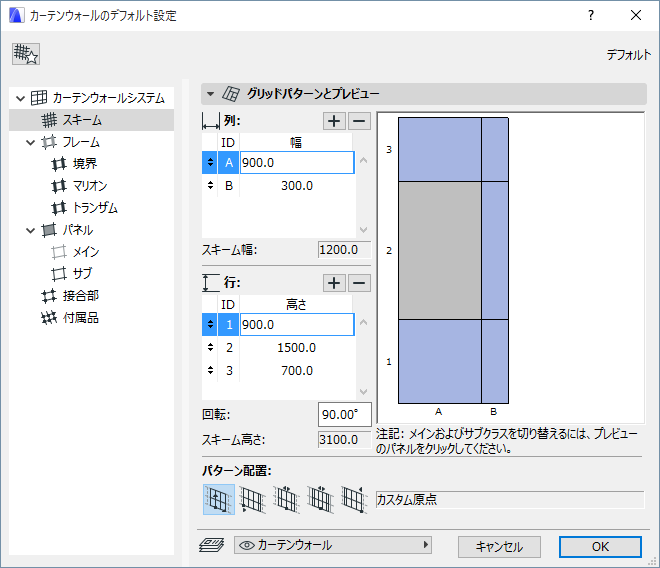

カーテンウォールの設定：［スキーム］ページ［グリッドパターンとプレビュー］パネル
このコントロールを使用して、カーテンウォールグリッドのパターンを列と行で定義します。カーテンウォールパネルのサイズと配置は、グリッドによって決まります。
•各パネルの列には、アルファベットのID（A、B、...）が付けられます。
•各パネルの行には、数値のIDが付けられます。
パネルの列/行の長さの値を入力します。それに応じて、プレビュー画像がどのように変更されるかを確認してください。
新しいパネルを作成または選択したパネルを削除するには、プラス/マイナス符号をクリックします。
［回転］：列を基準とした行の回転値を入力します。
注記：回転角度はプレビューウィンドウには反映されません。
［スキーム幅］/［スキーム高さ］：グリッドパターンの合計幅/合計高さを示します。
プレビュー

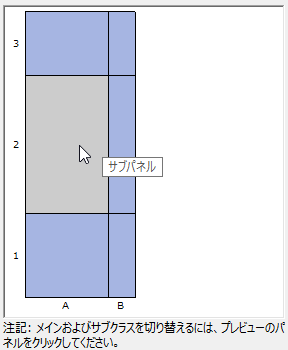

プレビューウィンドウで任意のパネルをクリックして、それを別のパネルクラスに割り当てることができます。パネルをクリックすると、パネルクラスが「メイン」と「サブ」の間で切り替わります。2つのパネルクラスはそれぞれ別のカラーで示されます（外面材質の上書きが適用される場合を除き、カラーはビルディングマテリアルのカラーになります（使用されている場合））。
パネルクラスの特性は、カーテンウォールのシステム設定の［パネル］（サブおよびメイン）ダイアログボックスで定義されます。
このコントロールを使用して、グリッド/パネルパターンの起点を、カーテンウォールの基準線のどこに配置するかを決定します。
•平面または円柱状の基準面を持つカーテンウォールの場合、「基準線」は表面を定義するときに描画する最初のベクトルまたは円弧です。
•押し出された断面形状に基づいたカーテンウォールの場合、基準ポリラインの各分節は個別に考慮されます。ここで選択したパターン配置が、カーテンウォールの分節のそれぞれに個別に適用されます。
以下のパターン配置オプションから1つを選択します。
•［カスタム原点］：このオプションでは、カーテンウォールを配置して選択した後で、グリッドパターンを主方向に画面上で移動できます。
次の4つのオプションでは、グリッドパターンの原点がカーテンウォール上の特定の基準点にロックされます（ロックされるのは列のみで、行パターンは編集可能なままとなります）。
•［分節で開始］：グリッドパターンが基準分節の開始点から開始されます。
•［中心から開始］：グリッドパターンが基準分節の中心から開始され、この中心の両サイドの2つの方向に等分されます（このオプションでは、常にカーテンウォールの中心にグリッドラインが通ります）。
•［中央に整列］：グリッドパターンの中心が基準分節の中央に配置されます。
•［分節で終了］：グリッドパターンが基準分節の終了点から開始されます。
