건축가들은 흔히 스케일, 색상이나 강조에 대한 다른 요구사항을 충족시키기 위해, 매번 다른 펜 색상이나 펜 두께를 사용하여, 여러 버전에서 같은 모델을 만들어내길 원합니다.
사용자들의 이러한 노력에 도움을 주기 위해, ARCHICAD는 다양한 사전 정의 펜 세트를 가지고 있습니다. 이 방법으로, 프로젝트 전체를 위한 펜 세트를 한번의 클릭으로 전환할 수 있습니다: 승인을 위한 평면을 출력할 때 "건축 평면" 펜 세트를 사용한 후, 협력업체를 위한 레이아웃을 출력하기 위해 "전기" 펜 세트로 전환할 수 있습니다. 주어진 프로젝트의 펜 세트를 변경할 때, 개별 요소 할당 인덱스 번호는 그대로지만, 펜 인덱스와 결합된 색상과 선 두께는, 새로운 펜 세트 정의에 따라 변하여, 디스플레이와 출력은 완전히 다른 모습을 가지게 됩니다.

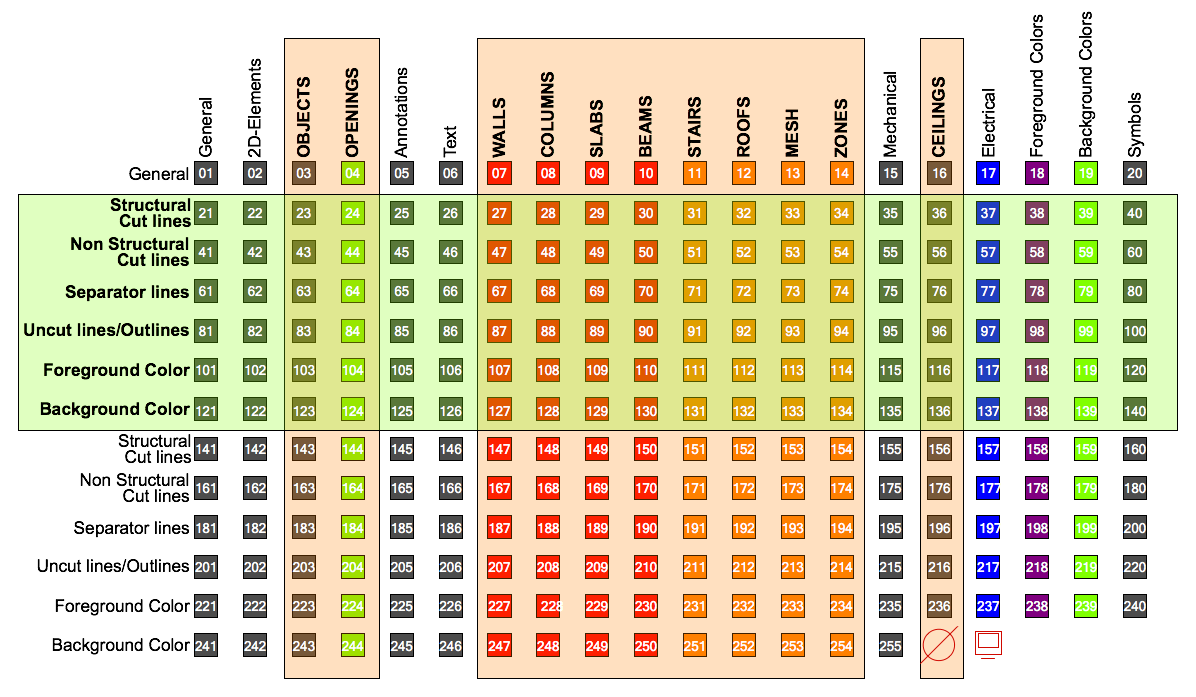

펜을 한 요소에 할당하는 것은, 그 요소에 펜 인덱스 번호를 할당하는 것입니다. ARCHICAD 에서, 요소 변수에 할당된 기본값 펜 인덱스는 요소 기능에 대응합니다. 예를 들어, 슬래브에 인덱스 29를 가진 기본값 단면선 펜이 할당되고, 이것은 기능 "슬래브 - 구조적 절단"에 대응됩니다.
주의: ARCHICAD 로컬 버전에 따라, 펜 세트 기본값과 할당 펜 인덱스가 다릅니다.
펜 세트을 참조.
ARCHICAD 펜 세트에 대한 자세한 정보는 도움말 센터의 펜 세트 항목을 참고하십시오.
각각의 펜 인덱스 번호는 뚜렷한 기능 정의를 가지고 있기 때문에, 펜 요소 할당시 적절한 펜 기능에 따라 사용합니다. (단순하게 ARCHICAD에 있는 펜 요소 기본값을 사용할 수 있습니다.) 요소 기능과 일치된 펜 인덱스 번호를 할당한 후, 하나의 펜 세트에서 다른 세트로 전환하면, 출력 목적과 일치하는 일관된 디스플레이를 확보할 수 있습니다.
