옵션 > 요소 속성> 속성 관리자 에서 속성 관리자를 엽니다
프로젝트의 모든 개체속성의 목록을 가져와야 하기 때문에, 대화상자가 나타나기까지 약간의 시간이 소요될 수 있습니다.
이 대화상자에서 열린 두 파일 사이에서 개체속성들(레이어, 레이어 조합, 펜 & 색상, 펜 세트, 선 유형, 채우기 유형, 복합체 구조, 프로파일, 표면질, 빌딩 재질, 영역 분류, 도시 및 운영 프로파일)을 복사 (첨부, 덮어쓰기) 할 수 있습니다. 또한 두 파일 중 한 곳에서 개체속성을 복사하거나 삭제할 수 있습니다.
주의: MEP 모델러가 설치됐으면 , MEP 시스템 탭도 나타납니다.
대화상자 상단에서, 개체속성 유형의 아이콘은 한번에 한 유형의 개체속성을 나타내는 탭 페이지를 나타냅니다. 마지막 탭은 단일 목록에서 모든 유형의 개체속성을 보여줍니다.
왼쪽에서, 현재 열린 ARCHICAD 파일의 개체속성이 그 색인 번호와 이름으로 보여집니다.
오른쪽에서 두 번째 ARCHICAD 파일(프로젝트, 아카이브 또는 모듈)이나 혹은 속성 관리자에 속해있는 특수 형태로 개체속성 파일을 열 수 있습니다. (대화상자의 오른쪽 하단에 있는 “열기” 명령을 사용합니다.)

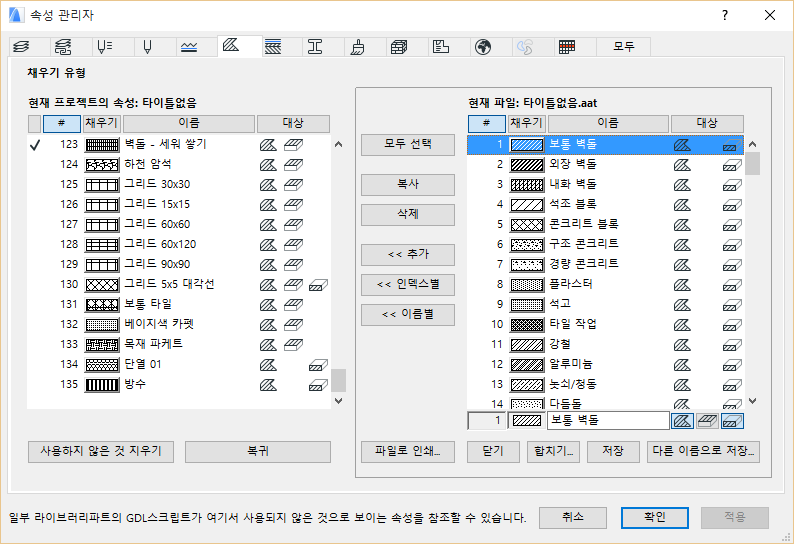

여기에, 두 프로젝트의 채우기 개체속성들이 나타납니다. 현 프로젝트에 대해 (그 개체속성들이 왼쪽면에 리스트됨), 체크마크는 그 개체속성들이 프로젝트에서 사용되고 있다는 것을 의미합니다.
두 파일 간에 개체속성을 관리하려면 대화 상자 중앙에 있는 버튼을 사용하십시오.
•- 추가: 다른 파일 목록에 새로운 인덱스 번호와 함께 개체속성을 추가합니다.
•- 인덱스 별: 동일한 인덱스 번호를 가진 다른 파일의 개체속성을 덮어씁니다.
•이름별: 동일한 이름을 가진 다른 파일의 개체속성을 덮어씁니다.
•빌딩 재질 개체속성 (단면 채우기와 표면질 개체속성을 포함하는)에 대해서는, 빌딩 재질의 단면 채우기 그리고/또는 표면질 정의를 포함하거나 제외시킬 수 있는 체크 상자가 있습니다.
•레이어 조합은 관련된 레이어를 포함할 수 있습니다.
•복합체 및 프로파일은 관련된 선 유형, 채우기, 표면, 빌딩 재질을 포함할 수 있습니다.
•표면질은 관련된 벡터 채우기를 포함할 수 있습니다.
•개체속성 그룹을 선택한 다음 파일로 인쇄... 버튼을 사용하여 모든 위치에 텍스트 파일로 저장할 수 있습니다.
속성 관리자의 펜 세트 페이지에서:
•STB 로 저장하기 버튼을 사용하여 선택한 펜 세트를 AutoCAD 플로트 형식의 표 (*.stb) 로 저장합니다. 드로잉에 있는 각 색상을 인쇄된/플로트된 출력물의 선 두께와 맞추기위해 AutoCAD에 의한 플로트 형식의 표가 사용됩니다.
대화상자 하단의 버튼들로 파일에 다른 작업들을 실행할 수 있습니다:
•사용하지 않는 것 제거: 프로젝트에 사용되지 않는 개체속성을 제거하는 옵션입니다: 현 프로젝트의 개체속성 목록 하단에서 사용하지 않는 것 제거를 클릭합니다. 기본값 요소 설정값에서 사용된 개체속성들은 제거되지 않습니다. 그렇지만, 여기 사용되지 않은 것로 나타난 속성들(체크마크 없이 리스트됨)은 실제로 배치된 GDL 스크립트에 의해 참조된 것일 수 있으니 유의하십시오.
•복귀 버튼은 개체속성들을 이전 상태로 되돌립니다. (취소 버튼은 같은 효과를 가지지만, 대화상자도 닫습니다.)
•적용 버튼은 대화상자를 닫지 않고 변경된 사항을 적용시킵니다.
개체속성 목록을 특정 기준으로 분류하려면, 원하는 열의 위쪽을 클릭합니다. 예를 들어, 펜을 선 두께에 따라 나타내거나, 도시를 위도에 따라 나타낼 수 있습니다.
현 프로젝트 개체속성 목록 아래의 행에서, 각각의 개체속성 이름과 그 개체속성을 수정할 수 있습니다. 예를 들어, 개체속성 채우기를 위해 제도, 표면 그리고/또는 단면 채우기로 그 유형을 정의할 수 있습니다.
채우기 분류 참조.
•레이어: 선택한 레이어의 이름 뿐만 아니라, 가시성과 잠금 상태를 수정할 수 있습니다.
•레이어 조합: 선택된 레이어 조합의 이름을 변경할 수 있습니다.
•펜 목록: 선택된 프로젝트의 펜 목록을 복사, 삭제, 추가 또는 덮어쓰기 할 수 있습니다.
•펜 & 색상: 선택된 펜의 색과 RGB 객체 그리고 선 두께를 조정할 수 있습니다.
•선 유형: 선택된 유형의 이름과 스케일 요인을 수정할 수 있습니다.
•채우기 유형: 선택항목의 이름을 카테고리에 따라 다양하게 수정할 수 있습니다.
•복합체 구조: 선택된 항목의 이름과 다른 요소 유형 사용 가능성을 수정할 수 있습니다.
•프로파일:선택된 프로파일의 이름과 다른 요소 유형에 사용 가능성을 수정할 수 있습니다.
•표면질: 선택한 표면질의 색상, 이름 및 질감 지정값을 수정할 수 있습니다.
•빌딩 재질: 이름, 단면 채우기, 표면질 및 교차순위를 변경할 수 있습니다.
•영역 분류: 선택된 항목의 코드, 색, 이름, 영역 설명 할당을 수정할 수 있습니다.
•도시: 선택된 위치의 이름, 위도와 경도값, 시간대 설정을 수정할 수 있습니다.
•MEP 시스템: 이 개체속성들은 MEP 모델러 프로그램이 설치된 경우에만 사용할 수 있습니다.
이 애드온에 관한 추가 정보는, MEP 모델러 사용자 가이드 참조하기.
•운영 프로파일: 이 개체속성들은 에너지 평가 기능에 의해 생성됩니다.
•모두: 현재 프로젝트의 모든 개체속성 유형들을 나타내고, 그것들을 유형, 번호, 이름으로 분류하거나, 목록에서 선택되는 개체속성을 편집할 수 있습니다.
팀워크 사용자를 위해: 예약:속성 관리자 - 모든 요소 속성 예약 (팀워크)도 참조.
찾을 수 없는 개체속성을 참조.
