단면 창에서 프리핸드로 경계를 그려서 커튼월을 생성하기 위해 이 방법을 사용합니다.
주의: 평면에서 경계 방법은 층 레벨에 배치된 수평적 커튼월을 생성할 것입니다.

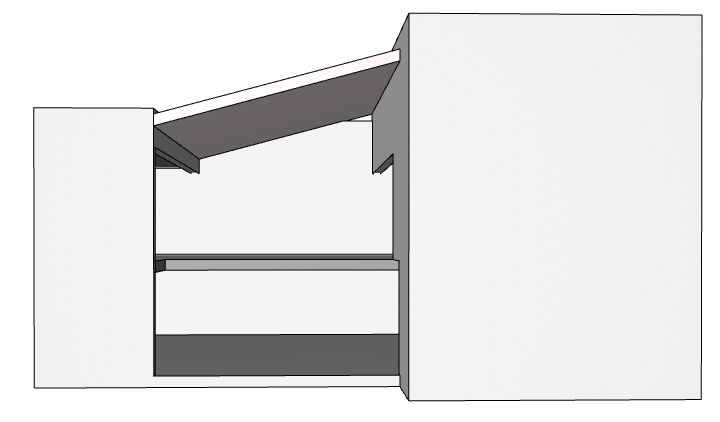

다음의 건물 모델로 시작합시다. 건물의 남쪽면의 개구부를 따라서 있는 경계의 커튼월을 만듭니다. 이것을 실행하기 위해, 우리는 단면 윈도우에서 경계 지오메트리 방법을 사용합니다.
1.평면에서 단면 선을 그립니다.이 단면의 목적은 커튼월의 입력 면을 정의하는 것입니다.단면 창에서, 커튼월 입력 면은 정확하게 단면에서 발생됩니다.
2.단면을 엽니다.
3.선형 치수 도구를 활성화하여 정보 상자에서 호 길이 지오메트리 방법을 선택합니다.

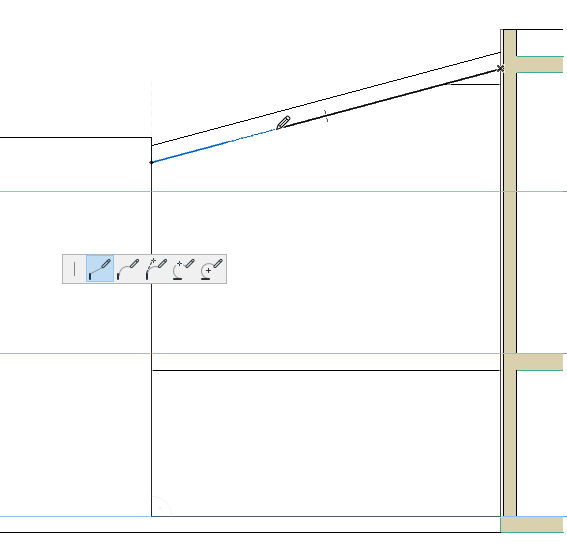

4.폴리라인을 그릴때 각 노드에 따라서 클릭하고, 희망하는 외곽선을 따라서 커튼월 경계를 그립니다.

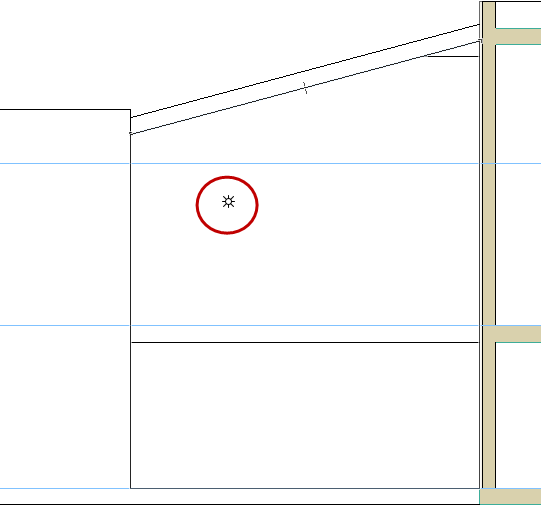

5.더블클릭하여 폴리곤을 닫습니다.
주의: 이 커튼월의 기준선이 사용자가 드로잉한 첫 번째 경계 세그먼트입니다.
커튼월의 개별 부재들를 편집하려면, 커튼월을 선택하거 편집 버튼을 클릭합니다. (만약 평면 혹은 단면/입면에서 커튼월을 선택한다면, 이것은 “3D에서 편집” 버튼입니다.)
