3D 윈도우에서 슬래브에 절반-원통형 커튼월을 배치할 것입니다.

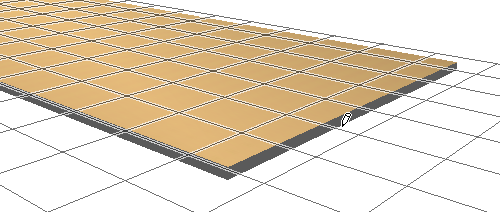

1.반지름과 축 지오메트리 방법 및 수평적 입력면 방법을 선택합니다

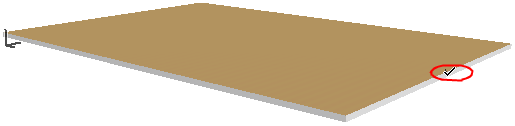

2.일치하는 수평적 입력 면을 배치하기 위해 슬래브를 클릭합니다.
3.슬래브의 중심점에 커서를 대고 한 번 클릭합니다. 절반-원기둥의 축은 이 점을 통과하게 됩니다.

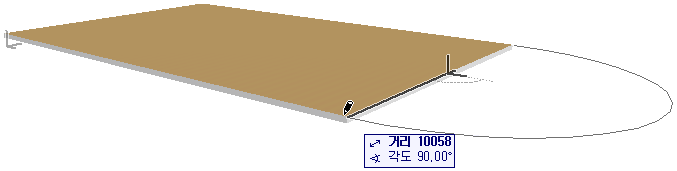

4.마우스 버튼을 누른 채로 커서를 드래그하여 슬래브의 먼 끝에 가져갑니다.
5.클릭하여 절반-원기둥의 반경을 정의합니다. 피드백은 사용자가 구조를 보는데 도움이 됩니다.

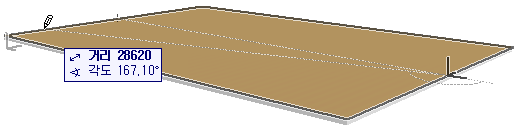

6.커서를 이동시켜 커튼월의 돌출 길이를 정의합니다.
7.클릭하여 커튼월을 완성합니다.

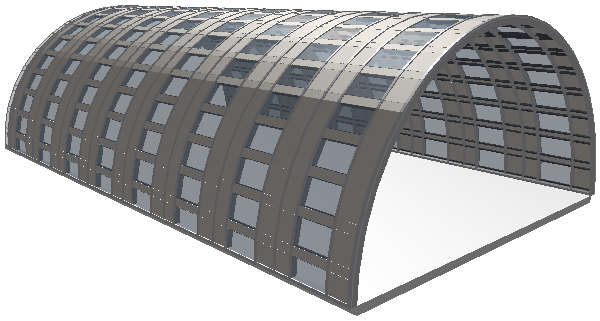

3D로 결과를 확인합니다.
