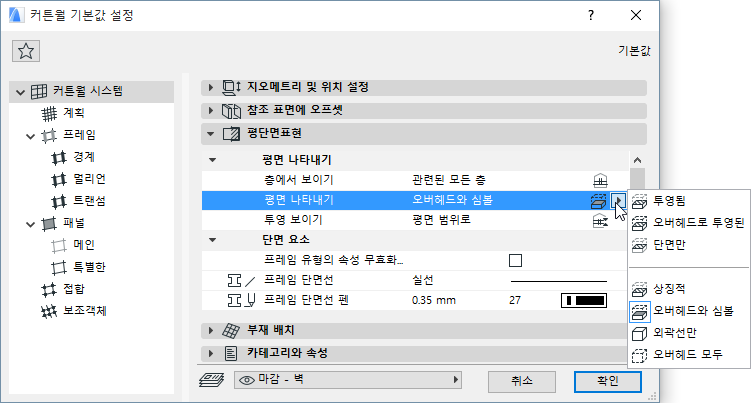

평면과 단면 뷰에서의 커튼월 나타내기는 커튼월 설정에서 정의합니다.
커튼월의 기본 평면 나타내기 옵션은 “오버헤드와 심볼”로 불리고, 커튼월 설정을 위한 유일한 기능임을 알립니다.
오버헤드와 심볼에서, 프레임과 패널 요소는 상징적 디스플레이를 사용하여 묘사됩니다. 커튼월의 3D 모델은 평면, 절단면, 커튼월의 오버헤드 부분( 평면 절단면의 윗 부분)과 자르지 않은 (아래쪽) 부분에서 자른 것 처럼 나타납니다.
오버헤드와 심볼 모드, 보조객체 그리고 접합은 평면에서 전혀 보여지지 않고 단지 프레임 중심선만 보여집니다.
상징적 또는 오버헤드와 심볼 옵션은 규칙적, 수직 커튼월에 대해 권장됩니다. 다른 그리기에 대해, 투영된 옵션은 더 향상된 작업일 것입니다.
문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다. 구조 요소 패널에 옵션에서, 커튼월을 나타내기 위해 두 가지 환경설정 중 하나를 선택합니다. 3D, 단면-유형 그리고 3D 문서 윈도우에서만 커튼월 나타내기를 적용할 것입니다 :
•전체: 패널 그리고 프레임은 커튼월에서 디스플레이됩니다.
