커튼월 배치 인스턴스는 커튼월 시스템 설정에 의해 정의됩니다. 그러나, 편집 모드 와 선택된 커튼월의 개별 부재를 변경하고 접속하기 위해 표시했던 부재-특정 도구를 사용할 수 있거나 혹은 새로운 사용자정의 부재를 추가하기 위해 일반 ARCHICAD 작업공간에서 동일한 입력, 선택 그리고 편집하는 모드를 사용합니다.
편집 모드에서, 각 부재 (계획, 프레임, 패널, 보조 객체, 접합) 는 자체적으로 설정 대화상자와 자체 도구를 가지며 커튼월에서 새로운 부재를 배치하고 설정을 변경할 수 있도록 합니다. (편집 모드에서는 새로 커튼월을 생성할 수 없습니다.)
한번 편집 모드에서 선택된 커튼월 부재의 변수를 변경하면, 부재는 더 이상 커튼월 시스템 설정에 구속되지 않습니다; 이것은 사용자 정의 부재이고, 이것의 변수는 개별 도구 설정 대화상자에서 (예를 들면. 계획, 프레임, 패널, 접합, 그리고 보조 객체 설정) 국지적으로 정의됩니다. 사용자 정의 변수는 편집 모드에서만 설정합니다.
평면, 입면, 단면, 3D 창에서 편집 모드로 들어갑니다.뷰에서 다른 뷰로 넘어가도 편집모드를 유지할 수 있습니다.
커튼월 편집 모드 들어가기/나가기
편집 모드 들어가기
편집 모드로 들어가려면, 단일 커튼월을 선택한 다음 다음 중 하나를 실행합니다.

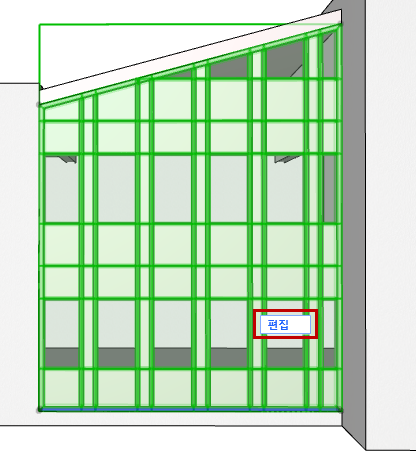

1.화면에 나타나는 편집 버튼을 클릭합니다.
2.디자인 > 커튼월 수정 > 시스템 편집 모드 들어가기.
주의: 만약 단일 커튼월을 선택한다면 작업합니다.
편집 모드 나가기
다음 중 하나를 실행합니다:
•디스플레이 팔레트에서 편집 모드 나가기를 클릭합니다.
•디자인 > 커튼월 수정 > 시스템 편집 모드 나가기를 사용합니다.
사용자가 커튼월 편집 모드에 있을 경우, 일반적인 ARCHICAD 도구상자는 특수 커튼월 도구 상자 및 디스플레이 팔레트로 대체됩니다.
편집 모드에서 항목 보이기/숨기기

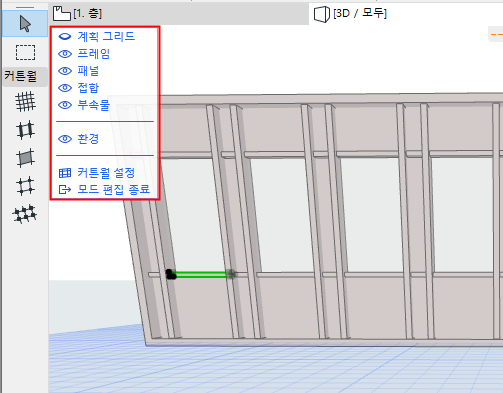

편집을 더 수월하게 하기 위해, 필요한 경우 편집 모드 디스플레이 팔레트를 사용하여 커튼월 요소를 보이거나 숨기십시오. 눈 모양 아이콘을 클릭하여 열거나 닫을 수 있으며, 편집 작업 중에라도 가능합니다.
구성요소들(예,"계획")의 오른쪽 클릭을 하면, 해당 구성요소만 보여지고 나머지는 숨겨집니다.
주의: 편집 모드 디스플레이 팔레트는 단지-디스플레이 편집을 돕고 커튼월 요소의 출력 혹은 구조에 영향을 주지 않습니다.
환경 보이기/숨기기
이 디스플레이 팔레트에 있는 “환경”은 빌딩 모델의 나머지 부분을 나타내며, 이것을 편집 작업을 돕기 위해 필요한 대로 보이거나 숨길 수 있습니다. 미리 선택한 태그는 흐릿한 형식에서 환경의 모델 요소를 인식하지만, 커튼월 편집 모드에서 커튼월 부재만 편집할 수 있습니다.
주의: 환경으로 나타나는 이들 모델 요소의 모서리를 식별하는 데 어려움이 있다면, 보이기 윤곽을 체크하십시오(뷰 > 3D 뷰 옵션 > 3D 스타일에 있음).
커튼월 시스템 설정 편집하기
편집 모드에서 나가지 않고 시스템 수준의 설정을 편집하려면, 디스플레이 팔레트 하단에서 커튼월 설정을 클릭합니다.
커튼월의 부재를 선택하기 위해 화살표 도구를 사용합니다. 부재의 모든 인스턴스를 선택하기 위해, 도구를 활성화하고 Ctrl+A 를 클릭합니다.

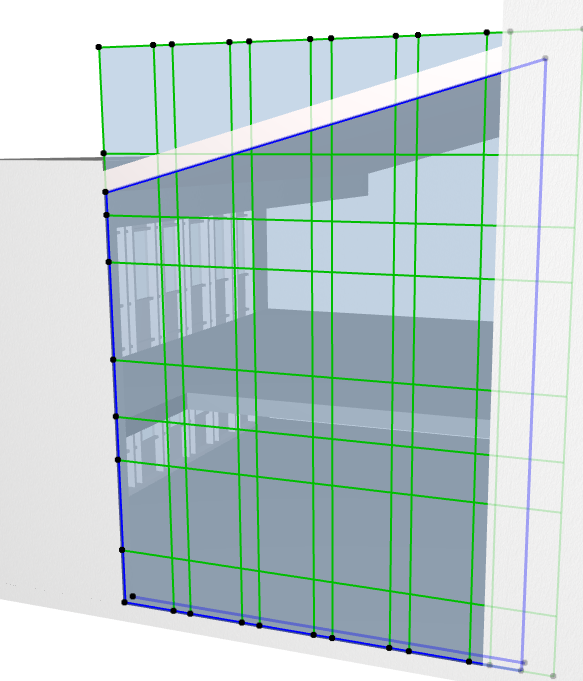

예를 들어 스킴을 선택하기 위해서는 스킴 도구를 활성하고 Ctrl+A 를 클릭합니다. 스킴의 모든 부분(그리드 선, 경계, 기준선)이 이제 선택됩니다.만약 또한 프레임의 디스플레이와 패널을 끄면 (편집 모드 디스플레이 팔레트에서 눈 모양 아이콘 클릭에 의해서), 계획은 현재 쉽게 편집됩니다.
주의: 커튼월 편집 모드에서, 마키를 사용하여 찾기 & 선택 기능의 범위를 제한합니다. - 마키 영역 안이나 밖에서 특정한 커튼월 부재를 찾습니다.
편집 모드에서 커튼월의 단일 프레임 또는 패널을 선택하면, 단축키와 더불어 “그립”이 나타나 다양한 프레임 또는 패널을 선택할 수 있습니다.

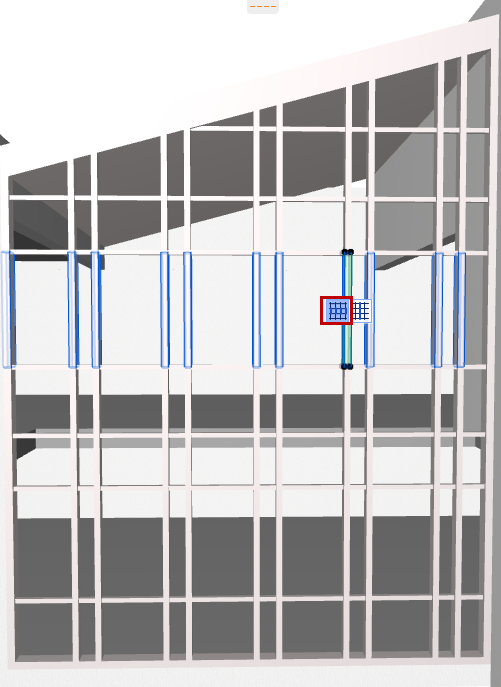

프레임을 선택하면, 그립에 두 가지 옵션이 나타나 다음과 같이 추가로 빠른 선택을 할 수 있습니다.
•선택한 프레임 밑의 전체 그리드 선을 따라 모든 프레임을 선택,
•선택한 프레임 세그먼트에 평행하는 모든 프레임 선택

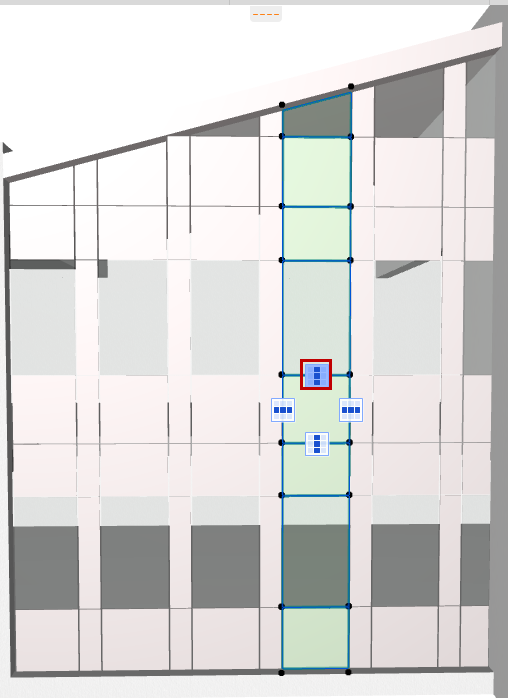

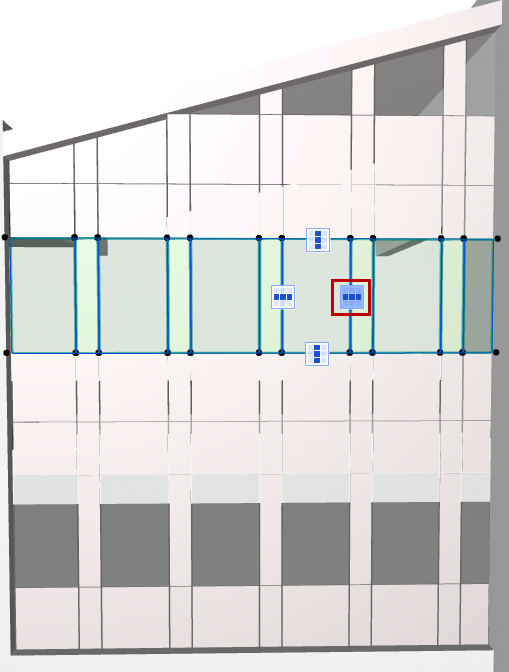

패널을 선택할 때, “그립” 선택 단축키를 써서 해당 그리드의 행 또는 그 열을 따라 모든 패널을 선택할 수 있습니다.
