커튼월 보조객체는 프레임에서 커튼월에 첨부한 비내력 구성요소의 선택사항입니다 - 태양 쉐이드, 장식선, 혹은 캐노피처럼.
ARCHICAD에서, 보조객체는 커튼월 편집 모드에서만 보조객체 도구를 사용하여 하나씩 배치될 수 있습니다. (자동 보조객체 배치 방법은 없습니다.) 보조객체는 사용자정의 속성들로 편집 모드에서 구성되지만, 커튼월 설정에서 시스템 레벨 보조객체 설정을 사용하여 보조객체를 설정할 수도 있습니다.
ARCHICAD에서, 보조객체는 GDL 객체입니다. 지오메트리 및 디스플레이 개체속성은 보조객체 유형 탭 페이지의 변수 목록에서 찾을 수 있는 GDL 변수에 의해 모두 정의됩니다.
그리드 선이나 프레임을 이동하면 그에 따라 보조객체도 이동합니다.
1.3D 창에서 커튼월 편집 모드로 들어갑니다.
2.보조객체 도구를 활성화합니다.
3.보조객체 유형을 정의하기 위해 정보 상자를 사용하고 새롭게 배치된 보조객체의 특성이 커튼월 설정에 일치하는 페이지에 링크되어야만 하는지 (시스템 부속물), 혹은 아닌지를 (사용자 정의) 결정하기 위해 클래스를 설정합니다.

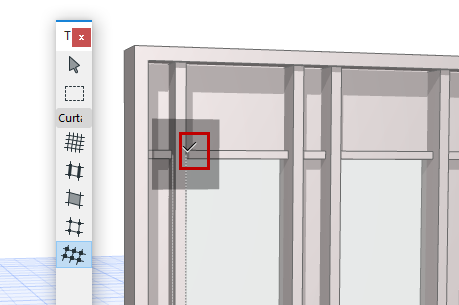

4.프레임 또는 프레임 끝점에서 클릭을 합니다. 클릭에 가장 가까운 끝점이 보조객체의 시작점이 됩니다.

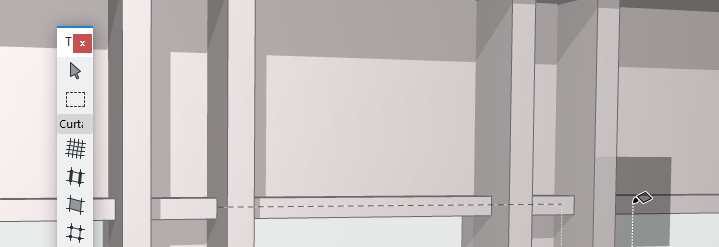

5.커서를 끌어와 보조객체의 끝점을 정의하기 위해 클릭합니다.

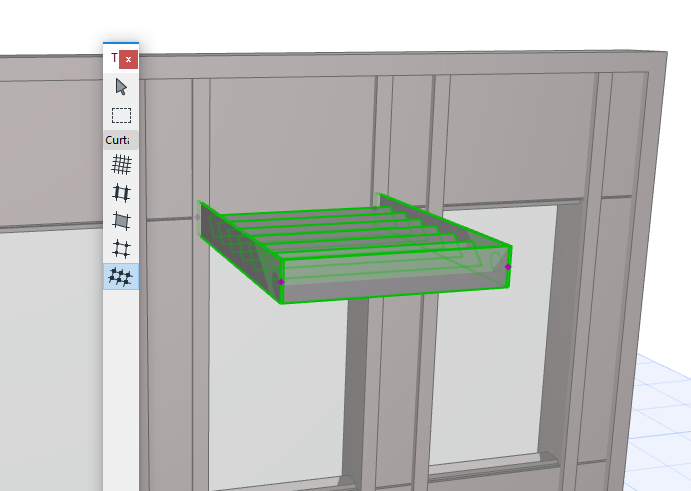

6.보조객체의 방향을 정의하기 위해 눈동자 커서를 클릭합니다: 커튼월의 외부 혹은 내부.
편집 모드에서 보조 객체를 선택할 때, 다음을 할 수 있습니다
•보조객체 선택 설정을 열고 변경하기
•보조객체를 드래그하여 다른 프레임에 가져갑니다(3D 편집 모드 전용).
•커튼월의 반대쪽 측면에 보조객체를 뒤집기 (정보상자 혹은 보조객체 도구 설정에서 “뒤집기 버튼.)
•보조 객체 삭제하기
당신의 작업이 쉽게 만들어지기 위해 보이기를 설정합니다(예를 들면, 보조객체, 프레임 그리고 계획을 제외하고 모든 보이기를 끄십시오.)
