보기: 커튼월에 대한 사용자정의 프레임 또는 커튼월의 캡(뚜껑) 프로파일 만들기

커튼월 프레임의 프로파일을 사용자정의하거나 또는 사용자정의 캡을 추가한다고 가정한다면, 다음 단계로 진행합니다:

1.ARCHICAD 구조 요소를 사용하여, 평면이나 3D 창에서 사용자정의 커튼월 프레임을 제도합니다.

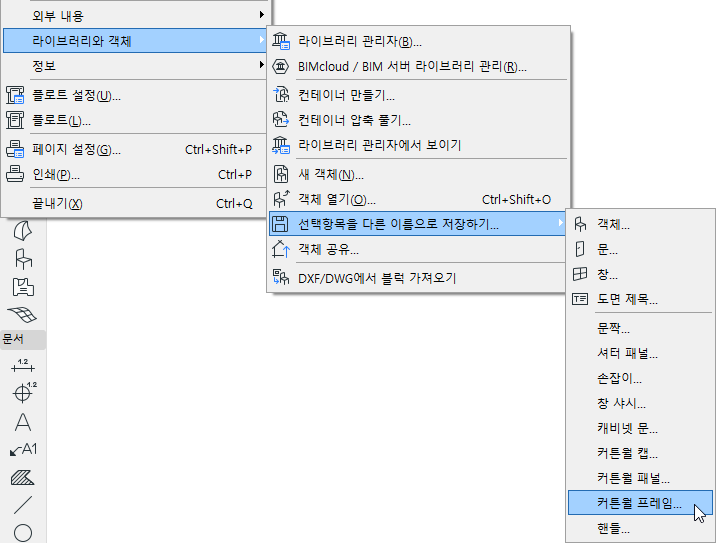

2.제도한 요소들을 선택하고, 파일 > 라이브러리와 객체 > 선택항목을 다른 이름으로 저장하기 > 커튼월 프레임을 선택합니다.

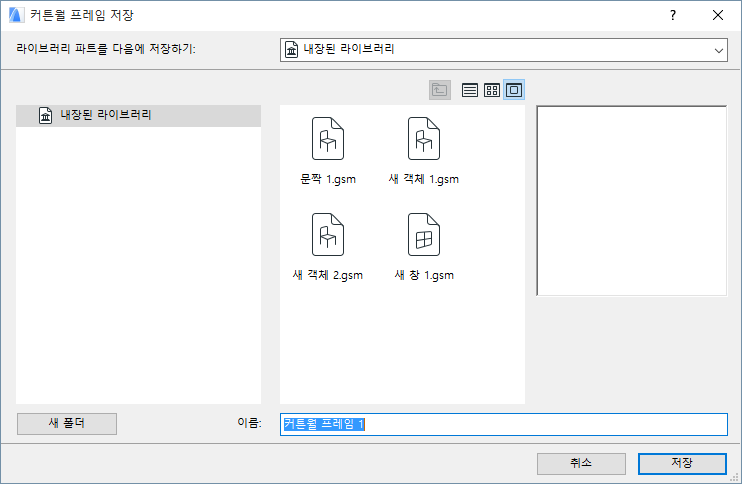

3.커튼월 프레임 저장하기 대화상자가 나타납니다.

4.새 라이브러리 파트에 이름을 지정한 다음, 해당 파트를 저장하고 싶은 폴더 위치를 다음 중에서 선택합니다.

◦내장 라이브러리 (기본값 선택입니다. 사용자정의되고, 프로젝트 국한 객체를 내장 라이브러리에 저장하는 것이 좋습니다.)

◦해당 프로젝트에 추가되었던 BIM 서버 라이브러리

주의: BIM 서버 라이브러리 폴더에 저장하려면 먼저 해당 폴더를 예약해야 합니다.

◦링크된 라이브러리 탐색하기

새 폴더를 클릭하여 선택한 라이브러리 폴더 내에서 새 폴더를 생성할 수 있습니다.

5.사용자 정의하기를 원하는 프레임을 가진 커튼월을 선택합니다.

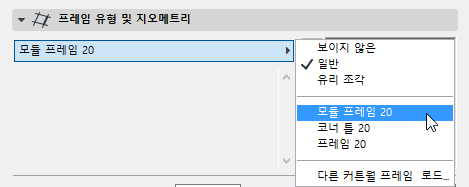

6.커튼월 단면 설정( “멀리언” 또는 “트랜섬”)에서, 모듈 프레임을 선택합니다.

7.커튼월 프레임 설정 패널에 있는 유형 팝업에서 "사용자정의 프레임" 그리고/또는 "사용자정의 캡"을 선택합니다.

저장된 사용자정의 객체들이 아래의 팝업에 리스트됩니다.

확인 을 클릭하여 사용자 정의 구성요소(들)로 선택한 프레임을 바꿉니다.
