모든 유형의 보에는 홀이 포함됩니다. 홀은 원형 또는 직사각형이고, 다른 형태와 크기의 홀은 같은 보에 나타날 수 있습니다.
홀은 보가 배치된 후에 정의됩니다. 홀의 지오메트리는 선택된 보의 설정 대화상자의 홀 패널에서 정의됩니다.
1.원하는 보를 선택하고, 보 도구가 활성화되었는지 확인합니다.
2.테두리나 참조축을 클릭합니다.

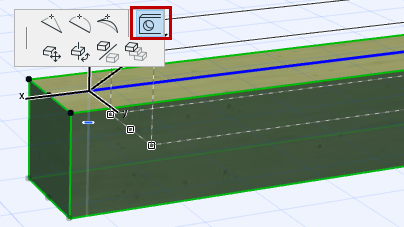

3.나타나는 펫 팔레트에서, 홀 아이콘을 클릭합니다.

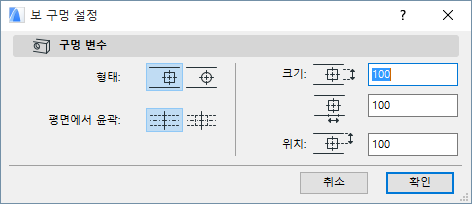

4.보 홀 설정 대화상자가 나타나서, 홀 변수를 설정하도록 합니다.
확인을 클릭하여 보 홀 설정을 적용합니다; 보에 홀이 즉시 나타납니다.
홀을 선택하기 위해, 보 도구가 활성화되었는지 확인한 후, 홀의 중심을 Shift-클릭합니다.

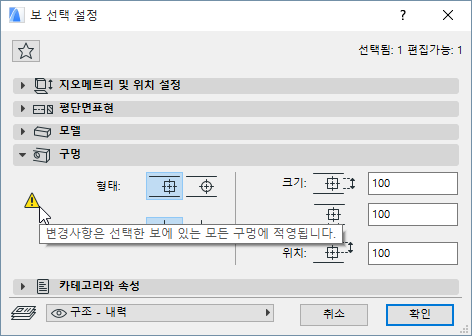

단 하나의 선택된 홀만을 한번에 편집할 수 있지만, 보 그자체를 선택한 경우에는 모든 홀을 선택하고, 동시에 모든 홀을 편집할 수 있다는 점을 알아두십시오.
보 선택 설정은 편집하고 있는 홀에 대한 피드백 정보를 제공합니다; 단일 홀 ( 이 경우 홀 패널만이 활성화 됨)이나 또는 보의 모든 홀들.
선택된 홀의 형태와 크기를 수정하려면, 보 설정 대화상자나 정보 상자의 컨트롤을 사용합니다.
홀의 위치는 그래픽적으로 변경될 수도 있습니다. 선택된 홀은 평면도 뷰에서 보를 따라 움직일 수 있습니다.

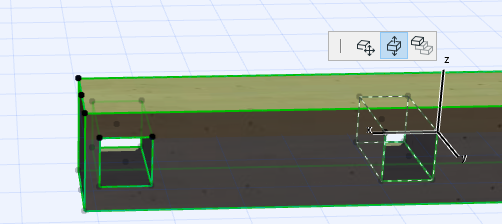

3D에서, 펫 팔레트는 홀(hole)을 Z중심축을 따라 위아래로 움직일 수 있도록 합니다.

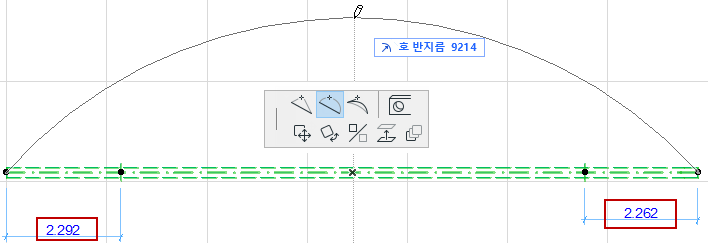

직선보에 홀들을 배치하고 (보의 양끝점에서 주어진 거리에 ), 아래의 그림에서와 같이 보를 굽히고자 합니다.

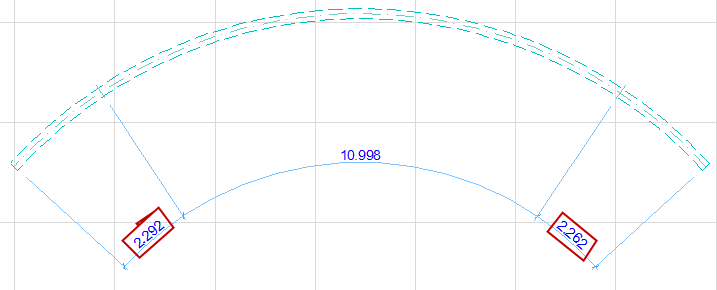

보 홀의 위치 대화상자에서 곡선보에 있는 홀의 새 위치에 대해 어떻게 정의할 것인지를 선택합니다:
거리 유지: 이 옵션으로 가장 가까운 보의 끝점에서 측정한 홀의 거리가 변경되지 않도록 유지합니다 (보의 중심 호를 따라 측정).
비율 유지: 이 옵션으로 보의 길이에 비례하여 홀의 위치가 일정하게 유지되도록 합니다.
