보 끝 면의 각을 바꾸는 방법

자유 각도의 끝면에 대해서, 다음 방법을 사용합니다:

1.보를 그립니다.

2.두 번째 (가상) 보를 그리기 위해 보 설정 대화상자에서 보 두께를 0 으로 설정합니다.

3.아래 그림에서 보는 바와 같이, 원하는 각도로 첫 번째 보의 참조 축 끝에서 시작하여 두께 0의 보를 그립니다.

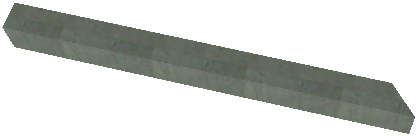

4.클릭하여 두께 0의 보를 완성하고, 그 결과를 3D에서 봅니다.

5.선 세그먼트를 추가해 빈 부분을 완성하여 평면도 기호를 수정합니다.
