지붕의 변수 목록

다중면 지붕의 목록에 대해 알아두기

다중면 지붕의 각각의 면은 따로따로 리스트되어 있습니다. (각 면의 구멍, 피치, 등- 다중 레벨 지붕의 경우, 각각의 별도의 레벨을 포함하여- 은 각기 리스트되어 있습니다.)

예외: 테두리 표면과 지붕면의 둘레를 목록화할 때, ARCHICAD는 단일면 보다는 전체로 다중면의 지오메트리를 고려합니다. 다중면 지붕의 바깥 테두리 부분인 면의 세그먼트만이 테두리 표면 및 테두리 값으로 리스트됩니다.

각각의 목록화된 구성요소는 원래의 다중 면 지붕의 ID를 사용하여, ID에 의해 목록화된 구성요소를 정리하고 합하여 특정 다중 면 지붕에 대한 총합계를 볼 수 있습니다.

지붕 항목

설명

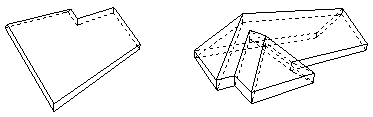

지오메트리 방법

단일면, 다중면


두께

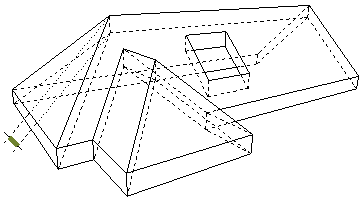

참조 표면에서부터 수직으로 측정된 지붕 두께. 지붕의 지오메트리 및 위치 설정 패널 또는 정보 상자에서 두께 값을 설정합니다.


수직 두께

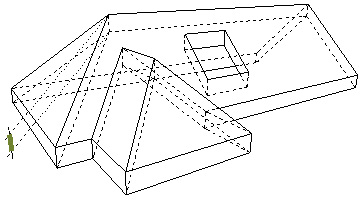

참조 표면에서부터 세로로 측정된 지붕 두께. 지붕의 지오메트리 및 위치 설정 패널 또는 정보 상자에서 두께 값을 설정합니다.


지붕 레벨

다중 레벨 지붕의 경우, 목록화된 지붕면에 속해있는 지붕 레벨을 나타냅니다. 지붕 레벨 번호는 지붕의 지오메트리 및 위치 설정 패널 또는 정보 상자에서 나타냅니다.

지붕 레벨에서 번호 나타내기

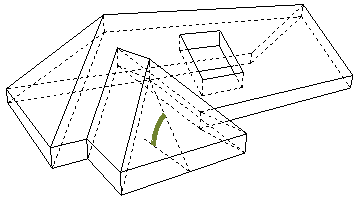

물매

지붕 물매. 이 값은 지오메트리 및 위치 설정 패널에서 설정되지만, 어느 지붕면에 대해서나 사용자정의할 수 있습니다.

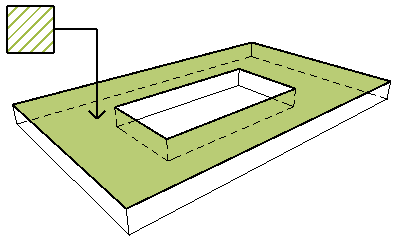

표면 채우기

지붕에 할당된 표면 채우기의 이름 (존재하는 경우)

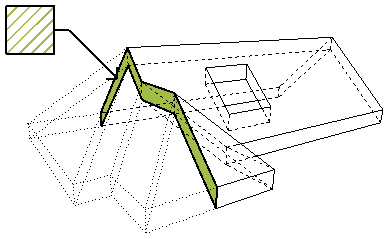

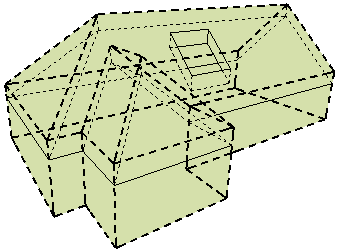

트리밍 바디

지붕 설정의 모델 패널 설정대로, 선회축선 아래로 또는 윤곽선 아래로 중 하나를 선택합니다 . 이 지붕에 의해 잘려진 다른 요소들에 따른 트리밍 바디의 지오메트리를 결정합니다.


빌딩 재질 / 복합체

이 지붕에 지정된 빌딩 재질이나 복합체 구조의 이름.


절연체 스킨 두께

옵션 > 프로젝트 환경설정 > 계산 단위 & 규칙에 있는  “지붕 절연층 스킨 유형"에서 정의된 스킨의 두께.


구멍 및 천창

구멍에는 다음이 포함됩니다:

1.천창 도구로 지붕에 배치된, 천창에 의해 잘려진 구멍, 그리고

2.수동으로 지붕에 추가된 구멍들.

지붕에 있는 “개구부들”은 천창만 될 수 있습니다.

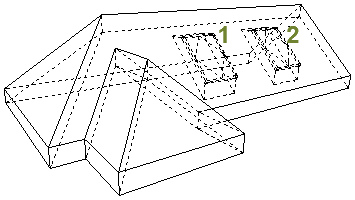

천창의 수

지붕에 배치된 천창의 수.

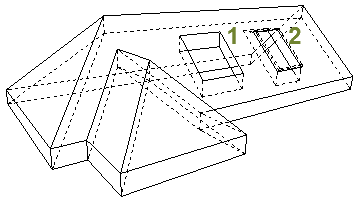

구멍의 수

지붕에서 만들어진 구멍의 수, 더하기  지붕에서 배치된 천창에 의해 잘려진 구멍의 수.

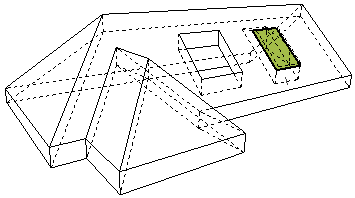

개구부 표면적

지붕에 배치한 모든 천창의 총 표면적.

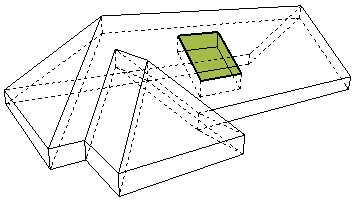

구멍 표면적

모든 천장과 지붕에 손으로 제도된 모든 구멍의 총 표면적.

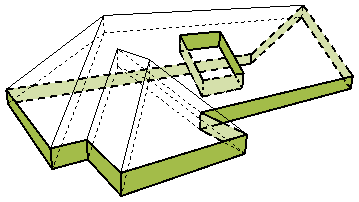

모서리 표면

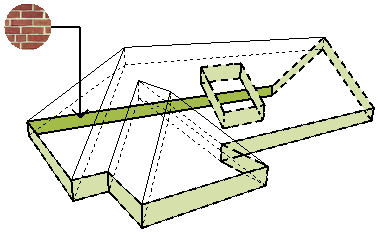

지붕 설정의 모델 패널에서 지붕 테두리에 지정된 표면질 이름.

주의: 열거된 지붕 테두리가 사용자정의된 표면질을 가지더라도, 지붕 설정의 모델 패널에 있는대로 열거된 표면이 지붕의 테두리 표면입니다.

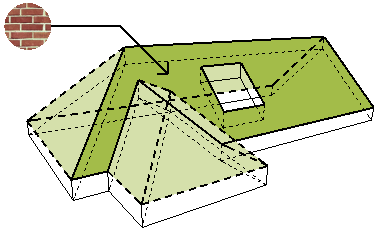

상부 표면

지붕 설정의 모델 패널에서 지붕 상부에 지정된 표면질 이름.

주의: 열거된 지붕면이 사용자정의된 표면을 가진다면, 사용자정의된 표면이 나열됩니다.

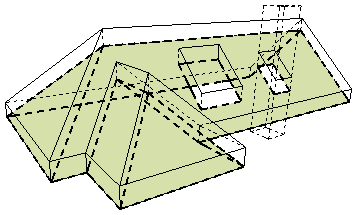

하부 표면

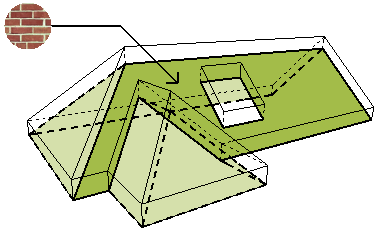

지붕 설정의 모델 패널에서 지붕 하부에 지정된 표면질 이름.

주의: 열거된 지붕면이 사용자정의된 표면을 가진다면, 사용자정의된 표면이 나열됩니다.


상부 순 표면적

구멍 표면적을 뺀, 그리고 잘라내기와 솔리드 요소 작업을 고려한 지붕 상부의 표면적


하부 순 표면적

구멍 표면적을 뺀, 그리고 솔리드 요소 작업을 고려한 지붕 하부의 표면적.


테두리의 순 표면적

구멍 표면적을 뺀, 그리고 잘라내기와 솔리드 요소 작업을 고려한 지붕의 모든 테두리에 대한 총 표면적.

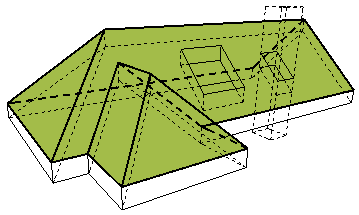

상부 총 표면적

모든 구멍의 표면적까지 포함한, 지붕 상부의 표면적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

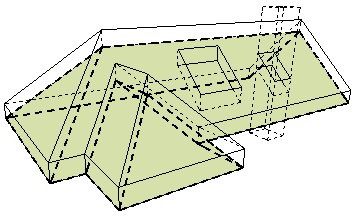

하부 총 표면적

모든 구멍의 표면적까지 포함한, 지붕 하부의 표면적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.


지붕 테두리의 총 표면적

모든 구멍의 표면적을 포함한, 지붕 테두리의 총 표면적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

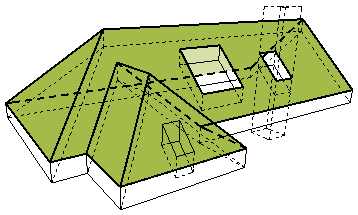

조건적 상부 표면적

잘라내기와 솔리드 요소 작업을 고려한 지붕 상부의 표면적. 옵션 > 프로젝트 환경설정 > 계산 단위 & 규칙에서 정의한 대로, 구멍이 주어진 범위를 초과할 경우에만 구멍의 표면적을 이 값에서 뺍니다. (“다음에 의해 지붕 표면적 줄이기…”).

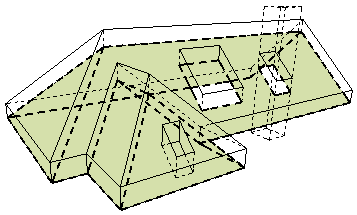

조건적 하부 표면적

잘라내기와 솔리드 요소 작업을 고려한 지붕 하부의 표면적. 구멍이 옵션 > 프로젝트 환경설정 > 계산 단위 &규칙( "다음에 의해 지붕 표면적 줄이기...")에서 정의한 주어진 면적을 초과할 경우, 구멍의 표면적을 이 값에서 뺍니다

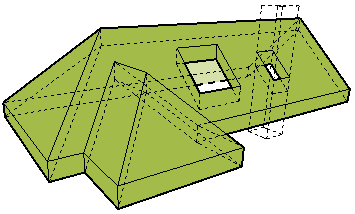

체적

순 체적은 구멍 표면적에 의해 줄어들고, 잘라내기와 솔리드 요소 작업을 고려합니다.

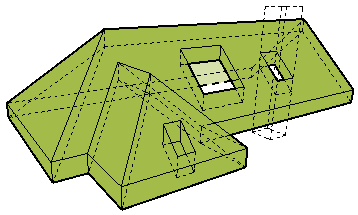

조건적 체적

잘라내기와 솔리드 요소 작업을 고려한, 지붕의 조건적 체적. 구멍이 옵션 > 프로젝트 환경설정 > 계산 단위 & 규칙( "다음에 의해 지붕 체적 줄이기...")에서 정의한 주어진 체적을 초과할 경우, 구멍의 체적을 이 값에서 뺍니다

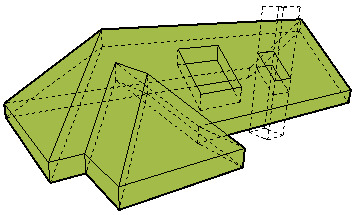

총 체적

구멍의 체적을 포함한, 지붕의 체적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.


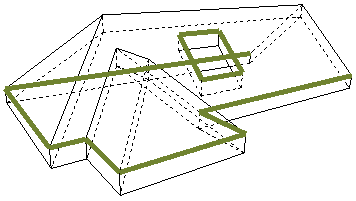

둘레

구멍의 둘레를 포함한, 지붕의 3D 형태의 총 둘레.

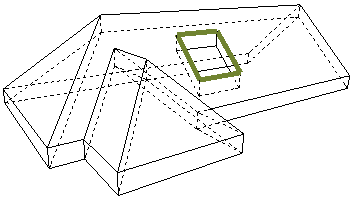

구멍 둘레

지붕에 있는 모든 구멍의 총 둘레.
