지붕/쉘 테두리의 변수 목록

테두리 분류에 대해 알아야 할 점

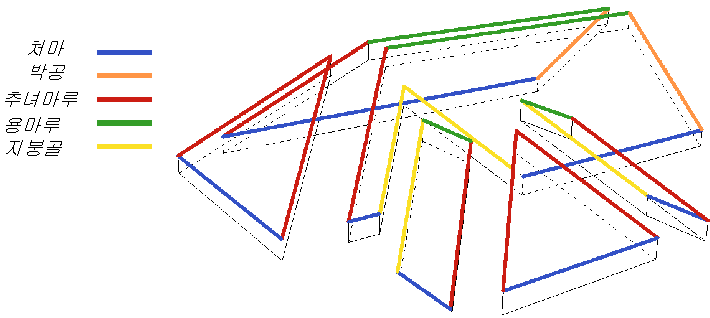

1.지붕 테두리 유형 분류는 사용자정의 테두리 설정에서 지정됩니다. ARCHICAD가 논리적으로 다중면 지붕을 각각의 면으로 "분할" 하면(목록화를 위한 목적으로만), 아래의 예시에서 처럼, ARCHICAD는 추정 가능한 테두리 분류를 자동으로 지정합니다. (예. 용마루, 지붕골 또는 추녀마루에서 두 면이 연결되는 곳이나 분류가 명백하지 않을 때 : 처마나 박공에서 처럼)


기타 지붕 테두리 유형 분류는 다중면이나 단일면 지붕에 수동으로 지정되어야 합니다.

2.모든 쉘 테두리 유형 분류는 사용자정의 테두리 설정에서 수동으로 지정되어야 합니다( 기본설정에 의해 모든 쉘 테두리는 "정의되지  않음" 으로 설정되어 있음).

3.지붕 또는 쉘 테두리가 용마루, 추녀마루, 지붕골, 돔형, 또는 중공형이면, 테두리 길이는 그 실제값의 반으로 리스트됩니다. (이 테두리 유형들은 그들의 "쌍"을 가지고 있고, 두 개가 합해서 하나의 길이를 구성합니다.) 모든 관련 지붕면이 목록되었고 (다중 면 지붕으로), 모든 관련 쉘이 목록되었다면, 이 매개 변수들의 총 길이는 정확하게 산출됩니다.

테두리 유형 매개변수

설명

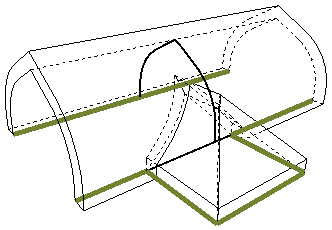

처마 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "처마"로 설정된 모든 테두리의 총 길이. 처마의 일부분을 구성하는 테두리

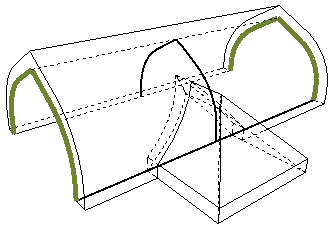

박공 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "박공"으로 설정된 모든 테두리의 총 길이 예, 요소의 박공 테두리

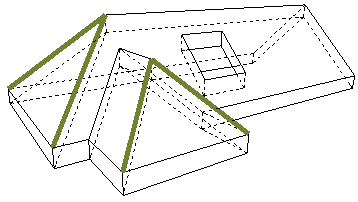

추녀마루 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "추녀마루"로 설정된 모든 테두리의 총 길이 전형적으로는, 추녀마루로 만나는 두 개의 인접면 (또는 쉘 요소들)의 테두리

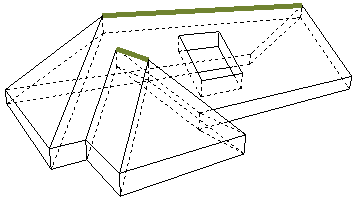

용마루 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "용마루"로 설정된 모든 테두리의 총 길이 전형적으로는, 용마루를 형성하기 위해 만나는 두 개의 인접 지붕면의 테두리

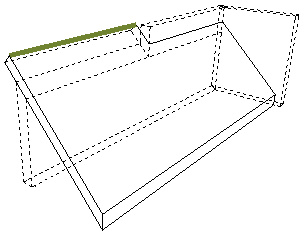

첨단 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "첨단"으로 설정된 모든 테두리의 총 길이 전형적으로 단면 지붕의 최상단 끝의 테두리

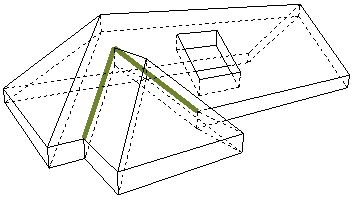

골 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "지붕골"로 설정된 모든 테두리의 총 길이

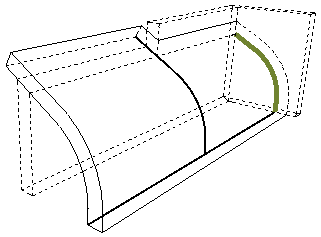

끝면 벽 연결 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "끝면 벽"으로 설정된 모든 테두리의 총 길이 벽을 연결하고 벽을 따라 내려가는 지붕 또는 쉘의 테두리

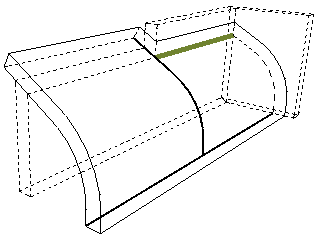

측면 벽 연결 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "측면 벽"으로 설정된 모든 테두리의 총 길이 벽을 연결하고 수평으로 벽을 따라 가는 지붕 또는 쉘의 테두리

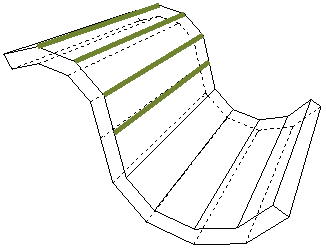

천장 연결 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "지붕-쉘 전환-돔"으로 설정된 테두리의 길이 전형적으로, 볼록각을 형성하고 있는 인접한 두 지붕면의 테두리

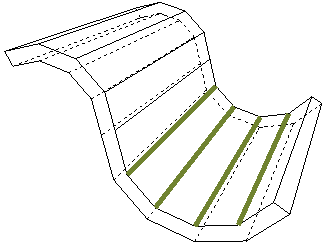

구멍 연결 길이

사용자지정 테두리 설정 대화상자에서, 그 유형이 "지붕-쉘 전환-중공"으로 설정된 테두리의 길이 전형적으로, 오목각을 형성하고 있는 인접한 두 지붕면의 테두리
